时间:2019-03-15 17:48:27
1、实验题 如下图所示为“探究加速度与物体受力和质量的关系”实验装置图．图中A为小车，B为装有砝码的小盘，C为一端带有定滑轮的长木板，小车通过纸带与电火花打点计时器相连，计时器接50Hz交流电．小车的质量为m1，小盘（及砝码）的质量为m2．
（1）下列说法正确的是_______。
A．为平衡小车与水平木板之间摩擦力，应将木板不带滑轮的一端适当垫高，在挂小盘（及砝码）的情况下使小车恰好做匀速运动
B．每次改变小车质量时，应重新平衡摩擦力
C．本实验中要满足m2应远小于m1的条件
D．在用图像探究加速度与质量关系时，应作
图像
（2）实验中，得到一条打点的纸带，如右图所示，已知相邻计数点间的时间间隔为T，且间距x1、x2、x3、x4、x5、x6已量出，则计算小车加速度的表达式为a=?；
（3）某同学在平衡好摩擦力后，保持小车质量不变的情况下，通过多次改变砝码重力，作出小车加速度a与砝码重力F的图象如右图所示，若牛顿第二定律成立，重力加速度g=10m/s2，则小车的质量为______kg，小盘的质量为______kg。(二个结果都保留两位有效数字)
（4）如果砝码的重力越来越大时，小车的加速度不能无限制地增加，会趋近于某一极限值，此极限值为_____ m/s2。
2、选择题 篮球放在光滑水平地面上与竖直墙面相靠，且处于静止状态，则篮球的受力情况是（ ）
A．受重力、水平面的支持力和墙面的弹力
B．受重力、水平面的支持力和墙面的静摩擦力
C．受重力、水平面的支持力和水平面的静摩擦力
D．受重力和水平面的支持力
3、实验题 （1）（6分）一矿区的重力加速度偏大，某同学“用单摆测定重力加速度”实验探究该问题。

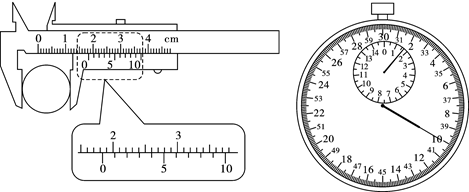

①用最小分度为毫米的米尺测得摆线的长度为990.8mm，用10分度的游标卡尺测得摆球的直径如图所示，摆球的直径为?mm。
②把摆球从平衡位置拉开一个小角度由静止释放，使单摆在竖直平面内摆动，用秒表测出单摆做50次全振动所用的时间，秒表读数如图所示，读出所经历的时间，单摆的周期为?s。
③测得当地
的重力加速度为??m/s2。（保留3位有效数字）
（2）（l1分）从下表中选出适当的实验器材，设计一个电路来测量电流表 A1的内阻 r1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据。
| 器材（代号） | 规格 |
| 待测电流表（A1） | 量程10mA，内阻r1待测（约10W） |
电流表（A 2） | 量程300mA，内阻r2＝300W |
| 电压表（V1） | 量程3V，内阻r3＝3kW |
| 电压表（V2） | 量程15V，内阻r4＝15kW |
| 保护电阻（R0） | 阻值约100W |
| 滑线变阻器（R） | 总阻值10W |
| 电池（E） | 电动势1.5V，内阻很小 |
| 单刀单掷电键（K） | ? |
| 导线若干 | ? |
4、选择题 在测量金属的电阻率的实验中：
（1）使用螺旋测微器测量金属丝的直径如右图所示，则金属丝的直径为?毫米。
（2）用下图所示的电路测量电阻
的阻值，下列关于误差的说法中正确的是（?）
A．由于电流表的分压作用，使电阻的测量值小于真实值．
B．由于电流表的分压作用，使电阻的测量值大于真实值．
C．由于电压表的分流作用，使电阻的测量值小于真实值．
D．由于电压表的分流作用，使电阻的测量值大于真实值．
5、实验题 某同学得用图1所示装置做“研究平抛运动”的实验，根据实验结果在坐标纸上描出了小球水平抛出后的运动轨迹，但不慎将画有轨迹图线的坐标约丢失了一部分，剩余部分如图2所示，图2中水平方向与竖直方向每小格的长度均代表0.10m，P1、P2和P3是轨迹图线上的3个点，P1和P2、P2和P3之间的水平距离相等。
完成下列填空：（重力加速度取9.8m/s2）
（1）设P1、P2、和P3的横坐标分别为x1、x2和x3，纵坐标分别为y1、y2和y3，从图2中可读出︱y1－ y2︱=_________m，︱y1－ y3︱=__________m，︱x1－ x2︱=__________m（保留两位小数）。
（2）若已测知抛出后小球在水平方向做匀速运动，利用（1）中读取的数据，求小球从P1运动到P2所用的时间为___________s，小球抛出后的水平速度为___________m/s（均可用根号表示）。，
（3）已测得小球抛也前下滑的高度为0.50m,设E1和E2分别为开始下滑时和抛也时的机械能，则小球从开始下滑到抛出的过程中机械能的相对损失，
×100%=_______%（保留两位有效数字）
