1、填空题 如图所示，一闭合线圈a悬吊在一个通电长螺线管的左侧，如果要使线圈中产生图示方向的感应电流，滑动变阻器的滑片P应向____滑动。要使线圈a保持不动，应给线圈施加一水平向____的外力。?（填向“左”或向“右”）
参考答案：左?右
本题解析：根据安培右手定则判断，通电螺线管产生的磁场左端为N极，线圈中的感应电流对应的磁场在线圈右端为N极，二者相互排斥方向相反，根据楞次定律增反减同，螺线管的磁场增强，所以电流变大，电阻变小，滑片P向左端移动，要使线圈保持不动，应对其施加一个水平向右的外力。
本题难度：一般
2、选择题 如图所示，将一条形磁铁N极向下插入一闭合的螺线管中的过程，螺线管中产生感应电流，则下列说法正确的是
A．螺线管的下端是N极
B．螺线管的上端是N极
C．流过电流表的电流是由上向下
D．流过电流表的电流是由下向上
参考答案：BC
本题解析：距离条形磁铁磁极越近磁感强度越大，所以螺线管的磁通量增大，穿过螺线管的磁通量发生变化，有感应电流产生，原磁场方向向下，感应电流的磁场方向向上，由右手螺旋定责可知电流方向由上向下，BC正确；故选BC
点评：本题难度较小，分两步判断：首先判断原磁场方向，其次判断磁通量的变化
本题难度：简单

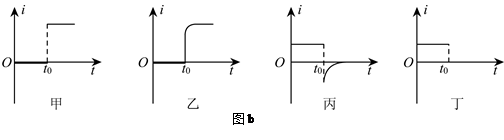

3、选择题 图a是用电流传感器（相当于电流表，其电阻可以忽略不计）研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为R。图b是某同学画出的在t0时刻开关S切换前后，通过传感器的电流随时间变化的图像。关于这些图像，下列说法中正确的是（?）
A．甲图是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
B．乙图是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
C．丙图是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
D．丁图是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
参考答案：BC
本题解析：
试题分析: 开关S由断开变为闭合，由于L的自感作用，通过传感器1的电流是逐渐增大的，当稳定以后，自感消失，电流保持不变，故A错误B正确；
开关S由闭合变为断开，传感器1的电流立即为零，由于L的自感作用（相当于电源），传感器2的电流与原来反向且逐渐减小为零，故C正确D错误；
本题难度：一般
4、填空题 A、有一弹性闭合线圈处于磁场中，线圈平面与纸面平行，当磁通量发生变化时，发现线圈的面积增大了，若磁场垂直纸面指向纸里，则磁场不断______（增强、减弱），若磁场垂直纸面指向纸外，则磁场不断______（增强、减弱）．
参考答案：当磁通量发生变化时，发现线圈的面积增大了，而楞次定律可知，感应磁场去阻碍线圈的磁通量的变化，所以不论磁场垂直纸面指向纸里，还是向外，磁场的强度均减小．这样才能阻碍磁通量的变化．
故答案为：减弱；减弱．
本题解析：
本题难度：一般
5、简答题 在研究验证楞次定律的实验中：
[1]一个学生用图1所示的电路验证楞次定律，他在实验步骤中有重要的遗漏．他的主要实验步骤如下：
（1）把蓄电池、开关和线圈A串联成一个电路．
（2）把电流表和线圈B串联成另一个电路．
（3）接通电源，给线圈A通电，并记下线圈A中电流的方向．把线圈A插入线圈B中，停一会儿再取出来，当线圈A在插入和取出过程中，以及停止运动时，观察电流表的指针有无偏转，并记下指针偏转的方向．
（4）改变线圈A中的电流方向，按步骤3重做实验，观察电流表的指针有无偏转，并记下指针偏转的方向．
这个学生想根据上述实验记录验证楞次定律，他在实验中漏掉了什么重要实验步骤？
[2]在研究电磁感应现象的实验中所用的器材如图2所示，它们是：（1）电流表，（2）直流电源，（3）带铁芯的线圈A，（4）线圈B，（5）电键，（6）滑动变阻器（用来控制电流以改变磁场强弱）．
试按实验的要求在实物图上连线（图中已连好一根导线）．
若连接滑动变阻器的两根导线接在接线柱C和D上，而在电键刚闭合时电流表指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流表指针将______（填左偏、右偏或不偏）
参考答案：（1）根据上述实验记录验证楞次定律，他在实验中漏掉重要的步骤：查明电流表指针的偏转方向与线圈中电流方向的关系．
（2）通过滑动变阻器的滑动，导致电流变化，从而影响线圈B的磁通量变化，最终导致指针偏转，因此必须有两个闭合回路，所以如图所示．
故答案为：（1）查明电流表指针的偏转方向与线圈B中电流方向的关系；
? （2）如图示所示，电路为正确连线的一种；左偏
本题解析：
本题难度：一般
