1、填空题 如图,一理想变压器原线圈输入的交变电压为e=311sin100πt V,其副线圈上,接有一只铭牌上标有“6V.9W”字样的灯泡,且刚好能正常发光,已知原线圈匝数n1为1100匝,则副线圈n2 = ?匝.
参考答案：n2 =? 30 匝.
本题解析：因为
，灯泡正常发光，所以副线圈输出电压为
，根据公式
得n2 =? 30 匝.
本题难度：简单

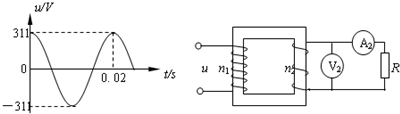

2、简答题 B．如图所示，理想变压器原线圈匝数n1=440，副线圈匝数n2=22，在原线圈两端加左图所示的交流电压，求：
（1）副线圈中电压表的示数
（2）电阻R在什么范围内取值，才能使副线圈中电流表的示数不超过2.0A？
参考答案：（1）根据最大值与有效值的关系，则有U1=Um
本题解析：
本题难度：一般
3、填空题 如图所示，理想变压器的副线圈上接有两个灯泡L3、L4，原线圈与两个灯泡L1、L2串联接在交流电源上．若四个灯泡完全相同，且都正常发光，则变压器原、副线圈的匝数比n1：n2=______，交流电源两端的电压与灯泡两端的电压之比为______．
参考答案：设每只灯的额定电流为I，额定电压为U，因并联在副线圈两端的两只小灯泡正常发光，所以副线圈中的总电流为2I，原副线圈电流之比为1：2，所以原、副线圈的匝数之比为2：1，所以原线圈两端电压为2U，所以电源的电压为4U，而副线圈电压为U，所以交流电源两端的电压与灯泡两端的电压之比为4：1．
故答案为：2：1，4：1
本题解析：
本题难度：一般
4、选择题 如图，一交流电源通过理想变压器向一负载R供电，该变压器原副线圈匝数分别为n1、n2，原副线圈两端电压分别为U1、U2，流过原副线圈的电流分别为I1、I2，输入输出功率分别为P1、P2，电源频率为f1，流过R的电流频率为f2，对各物理量的大小关系及R对相关量影响作下列描述
①U1：U2 = n1：n2，R增大U2增大；
②I2：I1 = n1：n2，R减小I1增大；
③P1：P2 = n1：n2，R增大P1减小；
④f1：f2 = n1：n2，R减小f2不变；
上述描述中正确的是
[? ]
A．②
B．①③
C．②③
D．②④
参考答案：A
本题解析：
本题难度：一般
5、选择题 如图，理想变压器原、副线圈匝数比n1：n2=2：1，V和A均为理想电表，灯光电阴RL=6Ω，AB端电压u1=12
sin100πt（V）．下列说法正确的是（ ）
A．电流频率为100?Hz
B．V的读数为24V
C．A的读数为0.5A
D．变压器输入功率为6W
参考答案：D
本题解析：
本题难度：简单
