1、实验题 某同学要测量由某种新材料制成的粗细均匀的圆柱形导体的电阻率ρ。步骤如下：
（1）用20分度的游标卡尺测量其长度如图甲所示，由图可知其长度为__________cm；
（2）用螺旋测微器测量其直径如图乙所示，由图可知其直径为________mm；
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱形导体的电阻，表盘的示数如图丙所示，则该电阻的阻值约为________Ω。
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱形导体（电阻为R）
电流表A1 （量程4 mA，内阻约为50 Ω）
电流表A2 （量程10 mA，内阻约为30 Ω）
电压表V1 （量程3 V，内阻约为10 kΩ）
电压表V2 （量程15 V，内阻约为25 kΩ）
直流电源E（电动势4 V，内阻不计）
滑动变阻器R1 （阻值范围0～15 Ω，额定电流2.0 A）
滑动变阻器R2 （阻值范围0～2 kΩ，额定电流0.5 A）
开关S，导线若干。
为减小实验误差，要求测得多组数据进行分析，请在虚线框中画出合理的测量电路图，并标明所用器材的代号。
| |
参考答案：（1）5.015
（2）4.700
（3）220
（4）
本题解析：（1）由图甲所示可知，游标卡尺主尺示数为5cm，游标尺示数为3×0.05mm=0.15mm=0.015cm，游标卡尺示数为5cm+0.015cm=5.015cm；
（2）由图乙所示可知，螺旋测微器固定刻度示数为4.5mm，游标尺示数为20.0×0.01mm=0.200mm，螺旋测微器示数为4.5mm+0.200mm=4.700mm；
（3）用多用电表的电阻“×1”挡，由图丙所示可知，电阻阻值为22×10=220Ω；
（4）电源电动势为4V，故电压表应选V1，通过待测电阻的最大电流约为
A=18mA，显然电流表应选A2；因待测电阻值远小于电压表内阻，电流表应选外接法；为减小实验误差，要求测得多组数据进行分析应用分压式接法，为保证电路安全方便实验操作，滑动变阻器应选R1，电路图如图所示
考点：本题考查了游标卡尺、螺旋测微器的使用，多用电表的读数，伏安法测电阻。
本题难度：一般
2、实验题 (8分)某同学利用图(a)所示装置进行DIS实验来测绘小灯泡的U-I特性曲线，画出小灯泡的U-I特性曲线如图(b)。请完成下列问题：
(1)电路图(a)中“A传感器”是_________传感器，“B传感器”是_________传感器；
(2)由图(b)可知，小灯泡灯丝电阻的变化规律是：阻值随电流的增大而_____________；
(3)现将该小灯泡与一阻值为2Ω的定值电阻串联后接在电动势为3.0V，内阻为1Ω的电源两端，电路中的电流约为______________A。
参考答案：(1)电压；电流；(2)先不变后增大；(3)0.52（0.50~0.53）
本题解析：(1)电路图(a)中“A传感器”是电压传感器，“B传感器”是电流传感器；

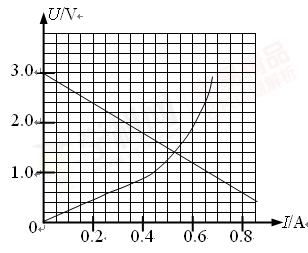

(2)由图(b)可知，由于U-I线上各点与原点连线的斜率为灯泡的电阻，则小灯泡灯丝电阻的变化规律是：阻值随电流的增大先不变后变大；(3)将2Ω的定值电阻看做电源的内阻，则灯泡两端的电压随电流变换关系为
，即U=3-3I；将此图线画在灯泡的U-I图像中，如图；两图线的交点即为电路的工作点,可知I=0.52A；
考点：测绘小灯泡的U-I特性曲线
本题难度：一般
3、实验题 某同学要测量一节干电池的电动势和内阻，实验器材仅有一个电压表（内阻很大）、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示．
【小题1】根据表中提供的数据，若利用图象确定电池的电动势和内阻，则应作 图象；
参考答案：
本题解析：
本题难度：一般
4、选择题 用两只完全相同的电流表,分别改装成一只量程为5V和一只量程为10V的电压表V1和V2,将它们串联起来接入电路中,如图所示,关于两只电表，说法正确的是( )
A．偏转角相同
B．偏转角不相同
C．示数相同
D．示数不相同
参考答案：AD
本题解析：电压表是电流计和电阻串联改装成的，两个电压表串联后，所有元器件都是串联关系，电流计相同，电流相同则指针偏角相同；相同偏角不同电压表表示的数值不同，示数就不同
故选AD
考点：电表的改装
点评：中等难度。
本题难度：一般
5、实验题 在“测定金属的电阻率”的实验中，所测金属丝的电阻大约为5
，先用伏安法测出该金属丝的电阻
，然后根据电阻定律计算出该金属材料的电阻率。用米尺测出该金属丝的长度L，用螺旋测微器测量该金属丝直径时的刻度位置如图所示。
(1)从图中读出金属丝的直径为______________mm。
(2)实验时，取来两节新的干电池、开关、若干导线和下列器材：
A．电压表0～3 V，内阻10 k
B．电压表0～15 V，内阻50 k
C．电流表0～0.6A，内阻0.05
D．电流表0～3 A，内阻0.01
E．滑动变阻器，0～10
F．滑动变阻器，0～100
①要较准确地测出该金属丝的电阻值，电压表应选___，电流表应选__，滑动变阻器选___(填序号)。
②实验中，某同学的实物接线如图所示，请指出该实物接线中的两处明显错误。
错误l：_______________； 错误2：_______________。
参考答案：(1)0.680(0.678～0.682 mm均可) ；(2)①A C E ；②错误1：导线连接在滑动变阻器的滑片上；错误2：采用了电流表内接法测电阻 。
本题解析：(1)金属丝的直径为：0.5mm+0.01mm×18.0=0.680mm。(2)①因为用两节干电池，故电压表选用0～3 V量程的A即可；电流表选择0～0.6A量程的C即可；滑动变阻器选0～10的E；[②错误1：导线连接在滑动变阻器的滑片上；错误2：因为此待测电阻较小，故应采用电流表外接，而此图中采用了电流表内接法测电阻 。
考点：测定金属的电阻率。
本题难度：一般
