1、实验题  待测电阻RX,阻值约为25kΩ,在测其阻值时,备有下列器材:
A.电流表(量程100μA,内阻2 kΩ);
B.电流表(量程500μA,内阻300Ω);
C.电压表(量程10V,内阻100kΩ);
D.电压表(量程50V,内阻500kΩ);
E.直流稳压电源(15V,允许最大电流1A);
F.滑动变阻器(最大阻值1kΩ,额定功率1W);
G.电键和导线若干。
(1)电流表应选_______,电压表应选_______。

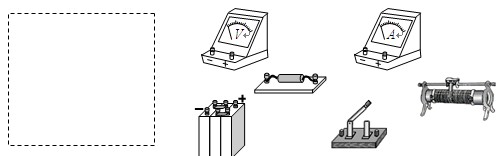

(2)在虚线框中画出测量电阻RX阻值的电路图。
(3)根据电路图,用实线代替导线将下列实物连接成实验电路。


参考答案:①B,C。②③略,滑动变阻器采用分压器接法,使用内接法测量待测电阻


本题解析:①电路中最大电流为,故选用电流表B,电源电压为15V,所以选用电压表C
②③滑动变阻器采用分压器接法,使用内接法测量待测电阻
考点:考查了伏安法测电阻实验
点评:此类题目的难点在与仪器的选择以及电路图的接法


本题难度:一般



2、实验题  (12分)某科技活动小组,为了撰写关于未知材料电阻率的实践报告,设计了一个测量电阻率(被测电阻丝Rx的阻值约为10Ω)的实验方案,可提供的器材有:
A.电流计G,内阻Rg=120Ω,满偏电流Ig=3mA
B.电流计A1,内阻0.4Ω,量程0~0.6A
C.电流计A2,内阻约为0.1Ω,量程为0~3A
D.螺旋测微器
E.电阻箱R0(0~9999Ω,0.5A)
F.滑动变阻器R1(0~5Ω,2A)
G.滑动变阻器R2(0~500Ω,1A)
H.电池组(4.5V,0.05Ω)
I.一个开关和导线若干

(1)为了很好的完成实验,电流表应选择 _________ ,滑动变阻器应选择 _________ .(A


参考答案:


本题解析:


本题难度:一般



3、实验题  (8分)某同学利用如图甲所示的电路测定旧电池组的电动势与内电阻。
(1)用笔画线代替导线在图乙中完成实物连接图;
(2)由图丙可知:该电池组的电动势E=    V,内阻r=

(3)该同学又利用上述实验方案测定了同规格新电池组的电动势与内电阻。通过实验发现旧电池组与新电池组相比,电动势几乎没有变化,但它们的输出功率P随外电阻R变化的关系图线有较大差异,如图丁所示。可知新电池组对应的是图线_______ (选填“A”或“B”)。


参考答案:(1)如图(2)4.4  5.5 (3)B


本题解析:(1)实物连接电路如图。

(2)U-I图线的截距表示电动势,即E ="4.4" V。电源内阻可从图线的斜率求得即r==="5.5" Ω。
(3)当输出功率达到最大值时,外电阻R就等于内电阻,由图线可知B图线表过的内阻要小,最大功率要大,故新电池组对应的是图线B。
考点:测定电源的电动势和内阻
点评:测电源电动势与内阻实验,掌握应用图像法求E和r,求图线斜率时要注意纵轴的起始数据是否为0。


本题难度:一般



4、选择题  根据电磁波谱从下列选项中选出电磁波的范围相互交错重叠、且频率顺序由高到低排列的情况
A.伦琴射线、紫外线、可见光
B.伦琴射线、紫外线、红外线
C.紫外线、红外线、可见光
D.无线电波、红外线、紫外线


参考答案:A


本题解析:本题考查电磁波谱的问题,由电磁波谱可知A正确


本题难度:简单



5、选择题  一均匀扁平条形磁铁与一线圈共面,磁铁中心与圆心O重合(如图).下列运动中能使线圈中产生感应电流的是

A.N极向外、S极向里绕O点转动
B.N极向里、S极向外,绕O点转动
C.在线圈平面内磁铁绕O点顺时针向转动
D.垂直线圈平面磁铁向纸外运动


参考答案:AB


本题解析:穿过闭合电路的磁通量发生变化就会在闭合电路中产生感应电流,故AB选项正确;磁铁在线圈平面内绕O点顺时针转动,时穿过线圈平面的磁通量不发生变化,C错误;垂直线圈平面磁铁向纸外运动时,穿过线圈平面的磁通量始终为零,D错。
思路分析:应用感应电流产生的条件可以判断出结果。
试题点评:本题是考查产生感应电流条件的掌握。


本题难度:一般
