1、选择题 如图所示的电路中，若ab为输入端，AB为输出端，并把滑动变阻器的滑动触片置于变阻器的中央，则下列说法错误的是( )
A.空载时输出电压UAB＝Uab/2
B.当AB间接上负载R时，输出电压UAB
D.AB间的负载R越小，UAB越接近Uab/2
参考答案：D
本题解析：试题分析：空载时，变阻器上下两部分电阻串联，根据串联电路电压与电阻成正比得出输出电压
，故A正确．当AB间接上负载R时，负载R与变阻器下部分电阻并联，电阻减小，AB间的电压减小，输出电压
．故B正确． AB间的负载R越大，下部分并联的电阻越大，分担的电压越大，越接近
．故C正确，D错误．
让选错误的，故选D
考点：串联电路和并联电路．
点评：本题变阻器作为分压器使用，考查对分压器原理的理解能力，关键利用串并联的特点进行分析．
本题难度：简单

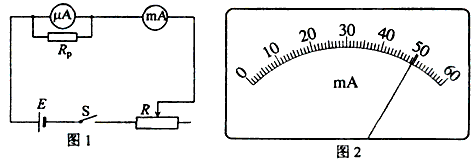

2、实验题 图1是改装并校准电流表的电路图，已知表头a的量程为Ig=600
，内阻为Rg。A是标准电流表，要求改装后的电流表量程为I=60mA。完成下列填空。
（1）图1中分流电阻Rp的阻值为_______。
（2）在电表改装成后的某次校准测量中，a表的示数如图所示，由此读出流过a电流表的电流为___mA。此时流过分流电阻Rp的电流为_______mA（保留一位小数）
参考答案：（1）
（2）49.5，49.0
本题解析：
本题难度：一般
3、选择题 如图所示，电流表与螺线管组成闭合电路，以下不能使电流表指针偏转的是（ ? ）
参考答案：B
本题解析：
本题难度：简单
4、实验题 一毫安表头mA满偏电流为9.90 mA，内阻约为300 Ω。要求将此毫安表头改装成量程为1 A的电流表，其电路原理如图所示。图中，A是量程为2 A的标准电流表，R0为电阻箱，R为滑动变阻器，S为开关，E为电源。
?
（1）完善下列实验步骤：
①将虚线框内的实物图按电路原理图连线；
②将滑动变阻器的滑动头调至_________端（填“a”或“b”），电阻箱R0的阻值调至零；
③合上开关；
④调节滑动变阻器的滑动头，增大回路中的电流，使标准电流表读数为1 A；
⑤调节电阻箱R0的阻值，使毫安表指针接近满偏，此时标准电流表的读数会_________（填“增大”、“减小”或“不变”）；
⑥多次重复步骤④⑤，直至标准电流表的读数为_________，同时毫安表指针满偏。
（2）回答下列问题：
①在完成全部实验步骤后，电阻箱使用阻值的读数为3.1 Ω，由此可知毫安表头的内阻为_________Ω；
②用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为_________A；
③对于按照以上步骤改装后的电流表，写出一个可能影响它的准确程度的因素：___________________________。
参考答案：（1）①如图；②b；⑤减小；⑥1A
（2）①310；②0.495（0.494～0.496均可）；③例如：电阻箱和滑动变阻器的阻值不能连续变化；标准表和毫安表头的读数误差；电表指针偏转和实际电流的大小不成正比等
本题解析：
本题难度：困难
5、选择题 如图所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形线圈abcd，线圈平面与磁场垂直，O1O2和O3O4都是线圈的对称轴，应使线圈怎样运动才能使其中产生感生电流（ ? ）
参考答案：D
本题解析：
