1、填空题 图为充电机A给蓄电池充电电路，已知蓄电池内阻r＝0.20Ω，电阻R阻值为1.8Ω，充电机输出电压为16V，充电电流为2.0A，则每秒钟转化的化学能的能量是_?
参考答案：24J
本题解析：根据能量的转换与守恒定律可知：每秒钟转化的化学能的能量，
，即：
.
点评：本题考查了学生对电功公式的掌握和运用，灵活运用所学公式及其变形公式是关键，要学会从题目所给信息中找到有用的数据．
本题难度：简单
2、简答题 如图所示，滑动变阻器R2的最大电阻是10Ω，定值电阻R3=5Ω，电源的内电阻r=1Ω，小灯泡的规格为“10V，10W”．当电键S断开，变阻器的滑片在中点位置时，此时小灯泡R1正常发光，设R1阻值恒不变，求：?
（1）小灯泡的阻值R1是多少？?
（2）电源电动势的大小是多少？
（3）当电键S闭合时，滑动变阻器的滑片位于最右端，此时R3两端的电压多大？
参考答案：
（1）小灯泡的阻值R1=U2P=10Ω
（2）开关断开时，电路中的电流I1=PU=1A，
电源电动势E=(R1+R22+r)I1=16V
（3）当电键S闭合时，滑动变阻器的滑片位于最右端，此时R2=10Ω
外电路的总阻值R外=(R1+R2)R3R1+R2+R3=4Ω
此时电路中的电流I2=ER外+r=3.2A
R3两端的电压等于路端电压U外=R外I2=12.8V
答：（1）小灯泡的电阻为10Ω．
（2）电源电动势的大小是16V．
（3）R3两端的电压12.8V．
本题解析：
本题难度：一般
3、选择题 如右图所示的电路中，电源电压6V保持不变，定值电阻阻值为10Ω，滑动变阻器的最大阻值为20Ω。当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（?）
?
A．电压表的示数减小，电流表示数增大
B．当滑片移到中点时，电压表示数为
C．当滑片移到a端时，电流表示数为
D．当滑片移到
端时,滑动变阻器消耗的功率为
参考答案：D
本题解析：本题考查欧姆定律、功率公式的应用，滑片由b端向a端移动的过程中,电阻不断减小，总电阻也不断减小，因而电流不断变大，而定值电阻阻值不变，U=IR，所以电压表示数变大。A错，滑动变阻器的最大阻值为20Ω，当滑片移到中点时，滑动变阻器的阻值为10Ω，与定值电阻阻值相等，由分压公式得，定值电阻两端的电压为3v。B错，当滑片移到a端时，滑动变阻器未接入电路，所以电路中总电阻为10Ω，而电源电压6V保持不变，所以电流为0.6A。C错，当滑片移到端时,电路中电流为0.2A，滑动变阻器功率为
，D对；
点评：掌握U=IR和
公式的应用和计算
本题难度：一般
4、选择题 如图所示的电路中，闭合开关S后，将滑动变阻器R的滑片P向上移动，则有（?）
A．V1表读数变小
B．V2表读数变小
C．A表读数变小
D．电源的总功率变小
参考答案：BD
本题解析：滑片P向上移动，电阻变大，总电流变小，内电压变小，路端电压变大，V1表读数变大，A错。
变小，B对。并联部分电压变大，电流表读数变大，C错。电源的总功率
，变小，D对。
本题难度：简单

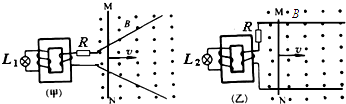

5、选择题 如图所示，两个相同变压器的副线圈接有相同的灯泡L1、L2，原线圈接有定值电阻R，导轨和金属棒MN的电阻不计．现使金属棒沿轨道向右匀速运动，乙图中金属棒移动速度大于甲图中棒的移动速度，则在棒运动的过程中（ ）
A．L1、L2都发光，L2比L1亮
B．L1、L2都不发光
C．L2发光，L1不发光
D．L1发光，L2不发光
参考答案：
由E=BLv可知甲图产生的是变化电动势，乙图产生的是恒定电动势，所以甲的副线圈会出现变化的电流，乙的副线圈出现的是恒定电流．
又由电磁感应可知甲的原线圈由感应电流，乙的原线圈没有感应电流，所以L1发光，L2不发光．
故ABC均错误，D正确．
故选D．
本题解析：
本题难度：简单
