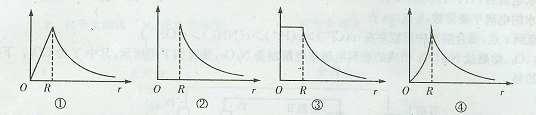

1、选择题 如图所示，坐标原点O都表示一半径为R的带正电的实心金属球的球心位置，横坐标表示到球心的距离，纵坐标表示带电金属球产生的电场的电势或电场强度大小，坐标平面上的线段及曲线表示电场强度大小或电势随距离r变化的关系，选无限远处的电势为零，关于纵坐标的说法正确的是?
A．图①表示电场强度；图②表示电势
B．图②表示电场强度；图③表示电势
C．图③表示电场强度；图④表示电势
D．图④表示电场强度；图①表示电势
2、填空题 如图展示了等量异种点电荷的电场线和等势面，从图中我们可以看出，A、B两点的场强______、电势______；C、D两点的场强______、电势______（以上四空均填“相同”或“不同”）
3、选择题 如图所示，虚线AB和CD分别为椭圆的长轴和短轴，相交于O点，两个等量异种点电荷分别处于椭圆的两个焦点M、N上，下列说法中正确的是(? )
A.A、B两处电势、场强均相同
B.C、D两处电势、场强均相同
C.在虚线AB上O点的场强最大
D.带负电的试探电荷从O处移到C处电场力不做功
4、计算题 （8分）一个很小的小球带有电量Q，在距离球心30
5、选择题 下列说法中正确的是（ ）
A．只要足够小的物体，都可以看成质点
B．速度的变化方向与加速度的方向始终一致
C．物理学中引入的“电场强度”概念是采用的类比法
D．磁感线起于N极，止于S极
