1、选择题 老师做了一个物理小实验让学生观察：如图所示，一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是( )
A．磁铁插向左环，横杆发生转动
B．磁铁插向右环，横杆发生转动
C．无论磁铁插向左环还是右环，横杆都不发生转动
D．无论磁铁插向左环还是右环，横杆都发生转动
2、选择题 如右图所示，在通电直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd。当通电直导线中的电流逐渐减弱时，导体ab和cd的运动情况是
A．一起向左运动
B．一起向右运动
C．ab和cd相向运动，相互靠近
D．ab和cd相背运动，相互远离
3、计算题 （10分）截面积为0．2m2的100匝圆形线圈A处在匀强磁场中，磁场方向垂直线圈平面向里，如图所示，磁感应强度正按
＝0．02
的规律均匀减小，开始时S未闭合。R1＝4Ω，R2=6Ω，C=30?F，线圈内阻不计。求：
（1）S闭合后，通过R2的电流大小；
（2）S闭合后一段时间又断开，则S切断后通过R2的电量是多少？

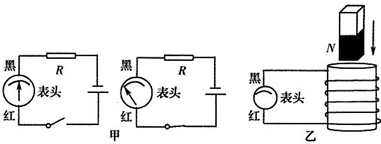

4、填空题 电流表指针偏转方向与电流流入方向的关系如图甲所示，现将此电流表与竖直放置的线圈连成乙图电路，并将磁铁从上方插入线圈，请在图乙的表头内画出磁铁插入线圈过程中指针的大体位置．
5、选择题 如图所示，ab是一个可绕垂直于纸面的O轴转动的闭合线圈，当滑动变阻器R的滑片P自左向右滑动时，线圈ab将（ ）
A．保持停止不动 B．逆时针转动 C 顺时针转动 D 无法判断
