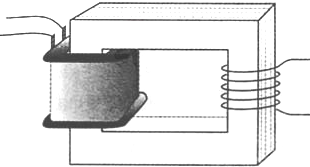

1、选择题 一输入电压为220v，输出电压为36V的变压器副线圈烧坏，为获知此变压器元、复线圈匣数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新饶了5匣线圈．如图所示，然后将原来线圈接到220v交流电源上，测得新绕线全的端电压为1v，按理想变压器分析，该变压器烧坏前的原、副线数分别为（ ）
A．1100，360
B．1100，180
C．2200，180
D．2200，360
参考答案：B
本题解析：
本题难度：简单
2、选择题 图甲为理想变压器，其原、副线圈的匝数比为4
参考答案：
本题解析：
本题难度：一般
3、选择题 如图所示的电路中，变压器为理想变压器，已知原副线圈的匝数比为
，现给原线圈两端加电压为
(v)，负载电阻
kΩ，I1、I2表示原、副线圈中的电流，下列判断正确的
是
A．副线圈两端电压有效值为6220V，副线圈中的电流有效值为14.1mA
B．副线圈两端电压有效值为4400V，副线圈中的电流有效值为10.0mA
C．I1＜I2
D．I1＞I2
参考答案：BD
本题解析：根据题意可知，交流电的最大电压变311V，则其有效值为
，再根据电压与匝数关系，可以求出画线圈的电压为4400V，再根据欧姆定律，可以求出副线圈中的电流为
，选项A错误，选项B正确．根据能量守恒和电功率定义P1=P2、P=UI即：U1I1=U2I2，可以判断I1＞I2，选项C错误，选项D正确。
考点：变压器的计算；能量守恒。
本题难度：一般
4、选择题 一个理想变压器，原线圈和副线圈的匝数分别为n1和n2，正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2，已知n1＞n2，则（ ）
A．U1＞U2，P1＜P2
B．P1=P2，I1＜I2
C．I1＜I2，U1＞U2
D．P1＞P2，I1＞I2
参考答案：BC
本题解析：
本题难度：一般
5、选择题 如图为理想变压器原线圈所接交流电压的波形。原、副线圈匝数的比n1∶n2=10∶1，串联在原线圈电路中电流表的示数为1A，下列说法错误的是（ ）
A．变压器输出端所接电压表的示数为20V
B．变压器的输出功率为200W
C．变压器输出端的交流电的频率为50Hz
D．串在变压器输出端的电流表示数为20A
参考答案：D
本题解析：A、原、副线圈匝数比n1：n2=10：1，由电压与匝数成正比可知，变压器输出端所接电压表的示数为20V，所以A正确．
B、由图象可知，输入的电压的最大值为200
V，所以输入的电压的有效值为200V，由P=UI可得，输入的功率的大小为200W，所以B正确．
C、正弦交流电的频率为f=
，所以C错误．
D、由电流与匝数成反比可知，原线圈的电流为1A，所以副线圈的电流为10A，即串在变压器输出端的电流表示数为10A，所以,D错误．
故选D．
本题难度：一般
