1、选择题 如图所示，直线A为电源的U-I图线，曲线B为灯泡电阻的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电路的总功率分别是(?)
A．4W、8W
B．4W、6W
C．2W、4W
D．2W、3W
2、填空题 某一用直流电动机提升重物的装置，如图所示．重物的质量m=50千克，电源的电动势E=220伏特，不计电源内阻及各处的摩擦．当电动机以v=0.80米/秒的恒定速度向上提升重物时,电路中的电流强度I=2安培，由此可知电动机的输出功率P＝_______W，电动机线圈的电阻R=_______Ω （g取10m/s2）
3、计算题 (12分)如图所示的电路中，电源电动势E=10V，电阻R1=2.5Ω，R2=3Ω，当电阻箱Rx调到3Ω时，电流表的示数为2 A.（电表理想处理）求：
（1）电源的内电阻；
（2）调节电阻箱，使电流表的示数为1.6A时，电阻R2消耗的电功率。
4、选择题 下面列出不同品牌的电视机、电风扇、空调机和电冰箱铭牌上的主要项目：
| 54 cm彩色电视机,工作电压：170 V～240 V,工作频率：50 Hz,额定功率：85 W | ? | FS－69电风扇,规格：400 mm,额定电压：220 V,工作频率：50 Hz,额定功率：65 W |
| KFR－33GW 空调机,额定电压：220 V,工作频率：50 Hz,制冷/制热电流：,6.2 A/6.2 A | ? | BC－65B电冰箱,额定电压：220 V,工作频率：50 Hz,额定功率：70 W,耗电量：0.8 kW·h/24 h |

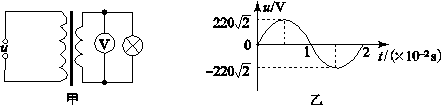

5、选择题 如图甲所示，一理想变压器给一个小灯泡供电．当原线圈输入如图乙所示的交变电压时，额定功率为10W的小灯泡恰好正常发光，已知灯泡的电阻为40Ω，图中电压表为理想电表，下列说法正确的是
A．变压器输入电压的瞬时值表达式为
B．电压表的示数为220V
C．变压器原、副线圈的匝数比为11:1
D．变压器的输入功率为110W
