1、选择题 电动机线圈的电阻为R，电动机正常工作时，两端电压为U，通过电流为I，工作时间为t，下列说法中正确的是( )
①电动机消耗的电能为UIt
②电动机消耗的电能为I2Rt
③电动机线圈产生的电热为I2Rt
④电动机线圈产生的电热为U2t/R
A．①②
B．②③
C．②④
D．①③
2、选择题 下面是4种亮度可调的台灯的电路示意图，如图所示，它们所用的灯泡相同，且都是“220 V 40 W”．当灯泡所消耗的功率都调到20 W，哪种台灯消耗的功率最小
[? ]
A.
B.
C.
D.

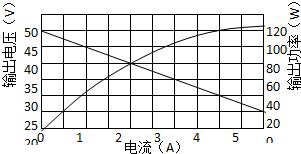

3、填空题 如图中图线①表示某电池组的输出电压一电流关系，图线②表示其输出功率一电流关系．该电池组的内阻为______Ω．当电池组的输出功率为120W时，电池组的输出电压是______V．
4、选择题 如图所示，电路中的电源电动势为E，内电阻为r，当闭合开关S时，下列说法正确的是（ ）
A．电流表示数增大，灯L变暗
B．电流表示数增大，灯L变亮
C．巳电流表示数减小，灯L变暗
D．电流表示数减小，灯L变亮
5、填空题 R1、R2、R3的伏安特性曲线如图5所示，若将它们串联后接入电路，则它们的电压之比U1：U2：U3=______．它们的电功率之比P1：P2：P3=______．
