1、选择题 如图所示，在粗糙绝缘的水平面上有一通以垂直纸面向内的电流金属棒A，另一通以垂直纸面向内的电流金属棒B沿着以A为圆心的圆弧由P到Q缓慢地从A的正上方经过，若此过程中金属棒A始终保持静止，则下列说法正确的是
A．物体A受到地面的支持力先减小后增大
B．物体A受到地面的支持力保持不变
C．物体A受到地面的摩擦力先减小后增大
D．安培力对金属棒A做功不为零
2、选择题 实验室经常使用的电流表是磁电式仪表．这种电流表的构造如图甲所示．蹄形磁铁和铁芯间的磁场是均匀地辐向分布的．当线圈通以如图乙所示的电流，下列说法正确的是( )
A．线圈转到什么角度，它的平面都跟磁感线平行
B．线圈转动时，螺旋弹簧被扭动阻碍线圈转动
C．当线圈转到图乙所示的位置时，b端受到的安培力方向向上
D．当线圈转到图乙所示的位置时，安培力的作用使线圈沿顺时针方向转动

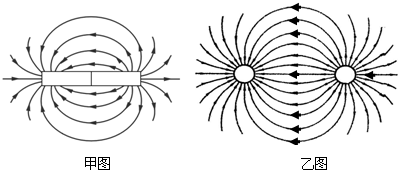

3、填空题 （1）请在甲图中标出条形磁铁的“N”、“S”极；
（2）请在乙图中标出点电荷的电性“+”、“-”．
4、选择题 如图所示，一条磁铁放在水平地面上，在磁铁右上方固定一根与磁铁垂直的长直导线，当导线中通由外向内的电流时（ ）
A．磁铁受到向左的摩擦力，磁铁对地面的压力减小
B．磁铁受到向右的摩擦力，磁铁对地面的压力减小
C．磁铁受到向左的摩擦力，磁铁对地面的压力增大
D．磁铁不受摩擦力，对地面的压力不变
5、计算题 如图所示，空间某平面内有一条折线是磁场的分界线，在折线的两侧分布着方向相反、与平面垂直的匀强磁场，磁感应强度大小都为B．折线的顶角∠A＝90°，P、Q是折线上的两点，AP=AQ=L．现有一质量为m、电荷量为q的带负电微粒从P点沿PQ方向射出，不计微粒的重力．
（1）若P、Q间外加一与磁场方向垂直的匀强电场，能使速度为v0射出的微粒沿PQ直线运动到Q点，则场强为多大？方向如何？
（2）撤去电场，为使微粒从P点射出后，途经折线的顶点A而到达Q点，求初速度v应满足什么条件？
（3）求第（2）中微粒从P点到达Q点所用时间的最小值．
