1、选择题 下图所示为两个独立电路A和B的路端电压与其总电流I的关系图线，则
A．路端电压都为
时，它们的外电阻相等
B．A电路的短路电流大于B电路的短路电流
C．电路A的电动势大于电路B的电动势
D．A中电源的内阻小于B中电流的内阻
参考答案：AC
本题解析：在路端电压与总电流的关系图线（U—I）中，图线在U轴上的截距表示电动势E，图线斜率的绝对值表示电源的内阻，可见
，
。图中两直线的交点坐标为（
，
），由
可知，路端电压都为时，它们的外电阻相等。由
可知，电流都是时，因r不等，两电源内电压不等。所以选项A、C正确。
本题难度：一般
2、选择题 下列说法正确的是
A.电荷放在电势高的地方，电势能就大
B.无论正电荷还是负电荷，克服电场力做功它的电势能都增大
C.正电荷在电场中某点的电势能，一定大于负电荷在该点具有的电势能
D.电场强度为零的点，电势一定为零
参考答案：B
本题解析：只有正电荷在电势高处电势能一定大，而负电荷在电势高处电势能一定小．故A错误．当电场力做负功时，电势能增大，B正确，一般选择无穷远处为零电势点，因此负点电荷周围的电势为负值，在其周围正电荷具有电势能为负值，负电荷具有电势能为正值，故正电荷具有的电势能一定小于负电荷具有的电势能，C错误，场强为零的地方电势不一定为零，电势为零是人为选取的．故D错误．
考点：本题考查了电势电势能的理解
点评：电势能是电场中的重要概念，要学会从多个角度进行理解，尤其注意的是电势能的大小和电荷带电量的正负有关．对于电势与场强的大小关系：两者没有关系，
本题难度：困难
3、实验题 (10分)为了测量某电流表
的内阻(量程为50mA，内阻约10Ω)，提供的实验器材有：
A直流电压表
(0~3V，内阻约6kΩ)
B定值电阻R1(5.0Ω 1A)
C定值电阻R2(50.0Ω 0.1A)
D滑动变阻器R(0～5Ω 2A)
E直流电源E(3V，内阻很小)
F导线、电键若干
⑴实验中定值电阻R0应选用 (选填“R1”或“R2”)；
⑵在如图虚线框内将实验电路原理图画完整；
⑶某同学在实验中测出7组对应的数据(见下表)：
请在图示坐标中描点作出U-I图线．由图象可知，表中第 次实验数据有错误，此电流表的电阻为 Ω．(计算结果保留两位有效数字)
参考答案： ⑴R2；⑵略，见解析；⑶图略，见解析，3，8.4～9.4
本题解析：⑴定值电阻R0在电路中起保护电流表的作用，即使通过电流表的电流不能超过其量程，由于所用电源电动势为3.0V，因此电流表与R0的最小电阻阻值为
Ω＝60Ω，所以应选择电阻R2；
⑵由于所提供的滑线变阻器阻值变化范围为0～5Ω，相对于所选择的的定值电阻R2的阻值50.0Ω来说较小，因此滑线变阻器应采用分压式接法，才能使得流经电流表的电流变化范围较大，虚线框内的实验电路原理图如下图甲所示。
根据题给表格中的数据，采用描点作图法，所画U-I图线如上图乙所示，由上图乙可知，第3组数据对应的点偏离所画U-I图线较远，因此第3次实验数据有错误，所画U-I图线的斜率表示了待测电流表与定值电阻R2的电阻之和，所以待测电流表的电阻为：RA＝
Ω－50Ω＝8.7Ω(根据图线斜率算存在误差，因此在8.4～9.4Ω之间均可)
考点：本题主要考查了电表内阻的测量实验问题，涉及了仪器的选择、控制电路的选择、描点作图、实验数据处理的知识，属于中档题。
本题难度：一般

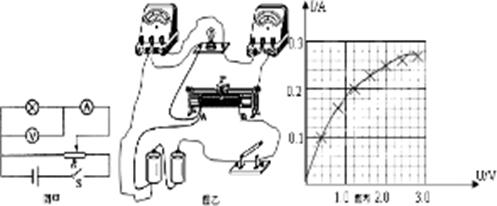

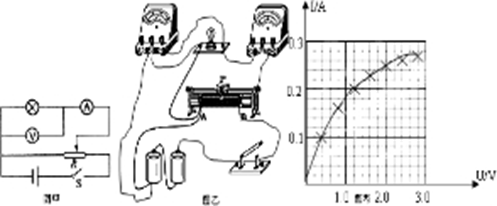

4、实验题 （12分）如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的伏安特性曲线的实验电路图。
（1）根据图甲所示电路图，用笔画线代替导线，将图乙中的实物图连接完整。（4分）
（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于____ ____端（选填“A”、“B”或“AB中间”）（2分）
（3）实验中测得有关数据如下表：根据表中的实验数据，在图丙中画出小灯泡的I—U特性曲线（用横坐标表示U）。（4分）
| U/V | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80 |
| I/A | 0.10 | 0.16 | 0.20 | 0.23 | 0.25 | 0. 26 | 0.27 |
参考答案：（1）见下图（2）A 端（3）见下图（4） 0.60～0.70W．
本题解析：（1）由原理图将实物图连接，如下图所示；（2）根据原理图可知滑动变阻器采取分压接法，闭合开关前应该使并联部分电压最小，故将滑片移至A端；（3）根据题目中给出的数据在坐标系中描点，用平滑的曲线连接，让尽量多点落在曲线上，不落在曲线上的点对称分布在两侧，如下图所示；（4）由图像读出小灯泡两端电压为2.5V时的电流，由
可以求出小灯泡的额定功率．
考点：本题考查电学实验中实物图的连接和利用作图法处理数据，连接实物图时一定根据原理图连接，并且注意连线不能交叉和电流的流向即电表接线柱的正负；作图时要用平滑曲线．
本题难度：一般
5、实验题 （9分）物理学习小组在测定某电源的电动势E和内阻r时，找来一段电阻率较大的粗细均匀的电阻丝ab替代滑动变阻器，设计了如图甲所示的实验，其中R0是阻值为2Ω的保护电阻，滑动片P与电阻丝始终接触良好。实验时闭合开关，调节P的位置，测得aP的长度x和对应的电压U、电流I数据，并分别绘制了如图乙所示的U I图象和如图丙所示的
x图象。
图乙 图丙
（1）由图乙可得电源的电动势E＝________V；内阻r＝________Ω。
（2）根据测得的直径可以算得电阻丝的横截面积S＝0.12×10 6m2，利用图丙可求得电阻丝的电阻率ρ为________Ω·m，图丙中图象截距的物理意义是 。（以上结果均保留两位有效数字）
（3）此实验用了图象法处理数据优点是直观，但是不能减少或者消除 （填“偶然误差”或“系统误差”）。
参考答案：（1)3.0(2.99～3.02均可) 1.0(0.80～1.0均可)
(2)1.2×10 6，电流表内阻为2.0Ω （每空2分）
（3）系统误差 （1分）
本题解析：①根据表格描点，连线如图所示，图象中与纵坐标的交点就是电源电动势，可知E=3.0V，而图象的斜率为
=3Ω，它等于内电阻与R0之和，因此内电阻r=1Ω；
②由图象可知，当x=0时电阻值就是电流表内电阻，即rA=2.1Ω，当x=0.6m时，电阻R="7.9" 2.1=5.8Ω，根据R=ρ
，可得ρ=
=
=1.2×10 6Ω·m。
考点：测电源电动势和内阻
本题难度：一般
