1、实验题 （1）常用螺旋测微器的精度是
，右图中的螺旋测微器读数为
，请你在刻度线旁边的方框内标出相应的数以符合给出的数值。

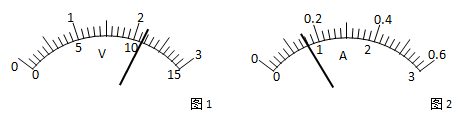

（2）读出下列电表的测量值．
接0~3V量程时读数为_______V． 接0~3A量程时读数为_______A．
接0~15V量程时读数为______V． 接0~0.6A量程时读数 A．

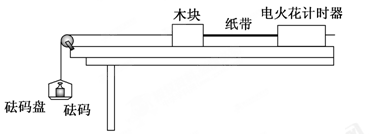

（3）测木块与长木板之间的动摩擦因数时，采用如图所示的装置，图中长木板水平固定。
①实验过程中，电火花计时器应接在________(选填“直流”或“交流”)电源上。调整定滑轮高度，使细线与长木板平行。
②已知重力加速度为g，测得木块的质量为M ，砝码盘和砝码的总质量为m，木块的加速度为a，则木块与长木板间的动摩擦因数μ＝________。
③如图所示，为木块在水平木板上带动纸带运动打出的一条纸带的一部分，0、1、2、3、4、5、6为计数点，相邻两计数点间还有4个打点未画出。从纸带上测出x1＝3.20 cm，x2＝4.52 cm，x5＝8.42 cm，x6＝9.70 cm。则木块加速度大小a＝________ m/s2(保留两位有效数字)。
2、填空题 一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图a、b两种电路各测一次，用图a测得的数据是3.0V，3.0mA，用图b测得的数据是2.9V，4.0mA，由此可知，用图 测得Rx的误差较小，测量值Rx = 。测量值比真实值偏 (填“大”、“小”)
3、实验题 在“用电流表和电压表测定电池的电动势和内电阻”的实验中。
（1）备有如下器材：
A干电池1节 B滑动变阻器(0～20Ω)；
C滑动变阻器(0～1kΩ)； D电压表(0～3V)；
E电流表(0～0.6A)； F电流表(0～3A)；
G开关、导线若干
其中滑动变阻器应选 ，电流表应选 。
（2）为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图。
（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线，根据图线得到被测电池的电动势E= V ，内电阻r= Ω。
| | 1 | 2 | 3 | 4 | 5 | 6 |
| I(A) | 0.10 | 0.15 | 0.20 | 0.25 | 0.30 | 0.40 |
| U(V) | 1.32 | 1.26 | 1.18 | 1.13 | 1.04 | 0.93 |
4、实验题 测绘小灯泡的伏安特性曲线实验中：
（1）实验器材：
小灯泡、 、电流表、 、学生电源（或电池组）、开关、导线、坐标纸、铅笔等．
实验电路如图所示．
（2）实验操作
①按电路图连接好电路，开关闭合前，将滑动变阻器滑片滑至R的 端．
②闭合开关，向右移动变阻器的滑片到不同位置，并分别记下 、 的示数．
③依据实验数据作出小灯泡的 图线．
④由于小灯泡的电阻较小，为减小误差，采用电流表 ．（填内接法或外接法）
5、实验题 （17分）
（1）在做“用单摆测定重力加速度”的实验中，有人提出以下几点建议；
A．适当加长摆线
B．质量相同，体积不同的摆球，应选用体积较大的
C．单摆偏离平衡位置的角度不能太大
D．当单摆经过平衡位置时开始计时，经过一次全振动后停止计时，用此时间间隔作为单摆振动的周期
其中对高测量结果精确度有利的是 ① 。
（2）有一电流表
，量程为1mA，内阻r1约为100Ω。要求测量其内阻。可选用器材有，电阻器R0，最大阻值为99999.9Ω；滑动变阻器甲，最大阻值为10kΩ；滑动变阻器乙，最大阻值为2kΩ；电源E1，电动势约为2V，内阻不计；电源E2，电动势约为6V，内阻不计；开关2个，导线若干。
采用的测量电路图如图所示，实验步骤如下：a.断开S1和S2，将R调到最大；b.合上S1调节R使
满偏；c.合上S2，调节R1使半偏，此时可以认为的内阻rg＝R1，试问：
（
