1、选择题 如图，在一水平放置的平板MN的上方有匀强磁场，磁感应强度的大小为B，磁场方向垂直于纸面向里。许多质量为m带电量为＋q的粒子，以相同的速率v沿位于纸面内的各个方向，由小孔O射入磁场区域。不计重力，不计粒子间的相互影响。下列图中阴影部分表示带电粒子可能经过的区域，其中R＝mv/Bq。哪个图是正确的
[? ]
A．
B．
C．
D．
2、计算题 如图，一束电子（电量为e）以速度v0垂直射入磁感应强度为B，宽为d的匀强磁场中，穿出磁场的速度方向与电子原来的入射方向的夹角为30°，求：
（1）电子的质量是多少？
（2）穿过磁场的时间是多少？
（3）若改变初速度，使电子刚好不能从A边射出，则此时速度v是多少？
3、选择题 半径为r的圆形空间内，存在着垂直于纸面向里的匀强磁场，一个带电粒子（不计重力）从A点以速度υ0垂直于磁场方向射入磁场中，并从B点射出．∠AOB=120°，如图所示，则该带电粒子在磁场中运动的时间为（ ）
A．
| 2πr 3υ0 |
2
3υ0 |
| πr 3υ0 |
3υ0 |
4、计算题 如图所示，左侧装置内存在着匀强磁场和方向竖直向下的匀强电场，装置上下两极板问电势差为U,间距为L;右侧为“台形”匀强磁场区域ACDH，其中，AH//CD，
?=4L。一束电荷量大小为q、质量不等的带电粒子(不计重力、可视为质点)，从狭缝S1射入左侧装置中恰能沿水平直线运动并从狭缝S2射出，接着粒子垂直于AH、由AH的中点M射入“台形”区域，最后全部从边界AC射出。若两个区域的磁场方向均水平(垂直于纸面向里)、磁感应强度大小均为B，“台形”宽度
=L，忽略电场、磁场的边缘效应及粒子间的相互作用。
(1)判定这束粒子所带电荷的种类，并求出粒子速度的大小;
(2)求出这束粒子可能的质量最小值和最大值;
(3)求出(2)问中偏转角度最大的粒子在“台形”区域中运动的时间。

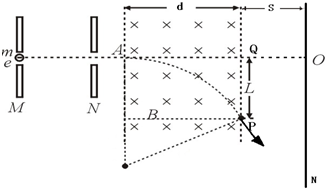

5、简答题 如图所示，电子自静止开始经M、N板间的电场加速后从A点垂直于磁场边界射入宽度为d的匀强磁场中，两板间的电压为U，电子离开磁场时的位置P偏离入射方向的距离为L，在距离磁场边界S处有屏幕N，电子射出磁场后打在屏上．（已知电子的质量为m，电荷量为e）求：
（1）电子进入磁场的速度大小
（2）匀强磁场的磁感应强度
（3）电子打到屏幕上的点距中心O点的距离是多少？
