1、选择题 如图所示,软铁环上绕有M、N两个线圈,线圈M与电源、开关S相连,线圈N与电阻R连接成闭合电路。开关S闭合、断开瞬间,关于通过电阻R的电流方向,下列判断正确的是?
A.闭合S的瞬间,电流方向为a到b
B.闭合S的瞬间,电流方向为b到a
C.断开S的瞬间,电流方向为a到b
D.断开S的瞬间,电流方向为b到a
参考答案:AD
本题解析:当闭合S瞬间,M端为螺线管N极,穿过右边线圈的磁通量增大,原磁场方向向下,由法拉第电磁感应定律可知电流方向由a到b,同理可判断AD对;
本题难度:简单

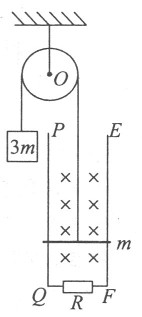

2、选择题 如图所示,一定滑轮上绕有轻质柔软细线,线的一端系一质量为3m的重物,另一端系一质量为m、电阻为r的金属杆。在竖直平面内有间距为L的足够长的平行金属导轨PQ、EF,在QF之间连接有阻值为R的电阻,其余电阻不计,磁感应强度为B0的匀强磁场与导轨平面垂直。开始时金属杆置于导轨下端QF处,将重物由静止释放,当重物下降h时恰好达到稳定速度而匀速下降。运动过程中金属杆始终与导轨垂直且接触良好,(忽略摩擦阻力,重力加速度为g),则
A.电阻R中的感应电流方向QF
B.重物匀速下降的速度
C.重物从释放到下降h的过程中,重物机械能的减少量大于回路中产生的焦耳热
D.若将重物下降h时的时刻记作t=0,速度记为v0,从此时刻起,磁感应强度逐渐减小,使金属杆中恰好不再产生感应电流,则磁感应强度B随时间t变化的关系式
参考答案:ACD
本题解析:导体棒向上运动过程中,根据楞次定律,可知,通过电阻R的感应电流方向QF,A正确;导体棒匀速下降时,根据受力平衡:
,因此重物匀速下降的速度
,B错误;重物从释放到下降h的过程中,重物机械能的减少量一部分转化为导体棒的机械能,另一部分转化为焦耳热,C正确;若刚好达到最大速度时开始计时,此时速度计为
,若回路中不再产生电磁感应现象,则磁通量
为恒量,即:
,而此过程中设绳子拉力为T,则对物体
,对导体棒
,可求出加速度
,代入上式可得:
,D正确。
本题难度:一般
3、实验题 如图所示金属圆盘可绕O轴转动,电阻R用电刷接于圆盘中心和边缘之间,当圆盘从上向下看做顺时针方向转动时,通过R的电流方向是__________.
参考答案:b→R→a
本题解析:将圆盘看成是由很多根从圆心到边缘的导线组成,这些导线就像自行车的辐条,圆盘转动时,这些辐条切割磁感线,由右手定则知:辐条中感应电流从O流向圆盘边缘,然后通过电刷沿导线从b通过电阻R到a.
本题难度:简单
4、实验题 在探究电磁感应现象的实验中:
(1)首先要确定电流表指针偏转方向与电流方向间的关系.实验中所用电流表量程为100 μA,电源电动势为1.5 V,待选的保护电阻有三种R1="100" kΩ,R2="1" kΩ,R3="10" Ω,应选用_____________.
(2)已测得电流表指针向右偏时,电流是由?接线柱流入,由于某种原因,螺线管副线圈绕线标识已没有了,通过实验查找绕线方向.如图所示,当磁铁 N极插入线圈时,电流表指针向左偏,在图中画出副线圈的绕线方向.
(3)在图示甲装置中,若将条形磁铁S极在下端,从螺线管中拔出,这时电流表的指针应向________偏.
参考答案:(1)R1? (2)如图乙? (3)左
本题解析:(1)
不会使电流表超过量程,达到保护的作用.选R1.
(2)当磁铁 N极插入螺线管时,根据楞次定律,感应电流的磁场阻碍磁通量的增加,螺线管上端应为 N极,下端为S极,又电流表指针向左偏,可知电流方向是由电流表?接线柱流出至螺线管上端接线柱,由安培定则可判断螺线管的绕线方向如图乙所示.
(3)若将条形磁铁S极在下端,从螺线管中拨出时,感应电流磁场方向为阻碍磁通量的减少,螺线管上端应为 N极,下端为S极,由螺线管的绕线方向可以判定电流是从电流表的?接线柱流入,故指针向左偏.
本题难度:一般
5、选择题 如图所示,一条形磁铁,从静止开始,穿过采用双线绕成的闭合线圈,条形磁铁在穿过线圈过程中做( )
A.减速运动
B.匀速运动
C.自由落体运动
D.非匀变速运动
参考答案:穿过采用双线绕法的通电线圈,相邻并行的导线中电流方向相反,根据安培定则可知,它们产生的磁场方向相反,在空中同一点磁场抵消,则对条形磁铁没有安培力作用,条形磁铁只受重力,又从静止开始下落,所以做自由落体运动.
故选C
本题解析:
本题难度:一般
