1、选择题 交流发电机在工作时的电动势e＝Emsinωt.若将线圈匝数、线圈面积都提高到原来的两倍，其他条件不变，则电动势变为( )
A．e＝2Emsinωt
B．e＝4Emsinωt
C．e＝12Emsinωt
D．e＝14Emsinωt
参考答案：B
本题解析：根据公式
可得
，角速度不变，所以
故选B
点评：做此类型题目关键是掌握公式
本题难度：简单
2、选择题 不定项选择
一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势随时间的变化如图所示，则下列说法正确的是( ? )
参考答案：D
本题解析：
本题难度：简单
3、填空题 如图所示为一正弦式电流的ｕ－ｔ图象，由图可知：该交变电流的频率为__▲__Hｚ．电压的有效值为?__▲__Ｖ。
参考答案：50hz? 50
v
本题解析：从图上可以看出周期为0.02s，所以频率为50HZ;电压的最大值为100V，有效值为50v。
本题难度：简单

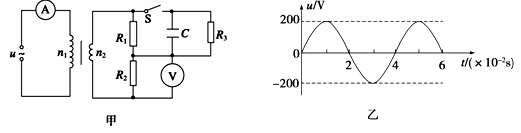

4、选择题 图甲中的变压器为理想变压器，原线圈匝数n1与副线圈匝数n2之比为10∶1，变压器的原线圈接如图乙所示的正弦式交流电，电阻R1＝R2＝R3＝20 Ω和电容器C连接成如图甲所示的电路。其中，电容器击穿电压为8 V，各电表均为理想交流电表，开关S处于断开状态，则（?）
A．电压表
的读数为10V
B．电流表
的读数约为0.05 A
C．电阻R2上消耗的功率为2.5 W
D．若闭合开关S，电容器会被击穿
参考答案：C
本题解析：由乙图知，原线圈电压的有效值为
，根据变压规律得
，开关S处于断开状态，负载为R1、R2串联，电压表测量R2的电压，又R1＝R2，可得电压变读数为
，所以A错误；副线圈电压
，所以B错误；电阻R2上消耗的功率
，故C正确；若闭合开关S，电容器等于
小于8V，故电容器不会被击穿，所以D错误。
本题难度：一般
5、选择题 一矩形线圈，绕垂直匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化如图所示，下列说法中正确的是（ ）
A．t1时刻通过线圈的磁通量为零
B．t2时刻通过线圈的磁通量的变化率最大
C．t3时刻通过线圈的磁通量的绝对值最大；
D．每当e改变方向时，通过线圈的磁通量的绝对值都为最大
参考答案：A、由图可知，t1时刻线圈的感应电动势最小（零），则磁通量的变化率也为零，所以通过线圈的磁通量为最大，故A错误；
B、由图可知，t2时刻线圈的感应电动势最大，故磁通量的变化率也最大，故B正确；
C、由图可知，t3时刻线圈的感应电动势最小（零），则磁通量的变化率也为零，磁通量最大，故C正确；
D、每当e转换方向时，线圈与磁场垂直，线圈通过中性面时，磁通量最大，故D正确；
故选BCD．
本题解析：
本题难度：简单
