1、填空题 如图是一种测通电螺线管中磁场的装置，把一个很小的测量线圈A放在待测处，线圈与测量电量的电表Q串联，当用双刀双掷开关K使螺线管的电流反向时，测量线圈中就产生感应电动势，从而引起电荷的迁移，由Q表测出移动电荷电量为q，就可以算出线圈所在处的磁感强度B．已知测量线圈共有N匝，直径为d，它和Q表串联电路的总电阻为R，则被测处的磁感强度B=______．

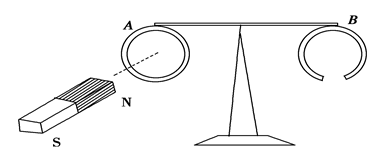

2、选择题 如图所示，磁极远离和靠近圆环时产生的现象正确的是（ ）
A．图中磁铁N极接近A环时，A环被吸引，而后被推开
B．图中磁铁N极远离A环时，A环被排斥，而后随磁铁运动
C．用磁铁N极接近B环时，B环被推斥，远离磁铁运动
D．用磁铁的任意一磁极接近A环时，A环均被排斥
3、选择题 等腰三角形内有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L，t=0时刻，边长为L的正方形导线框从图示位置沿x轴匀速穿过磁场，取顺时针方向为电流的正方向，则能够正确表示导线框中电流-位移（i-x）关系的是（ ）
A．
B．
C．
D．
4、选择题 如图所示，单匝闭合金属线圈置于匀强磁场中，线圈平面与磁场方向垂直。保持磁场的方向不变，当磁感应强度B的大小随时间均匀增加时
A．线圈中感应电流的大小不随时间变化
B．线圈中感应电流的大小随时间均匀减小
C．顺着磁场方向看，线圈中感应电流的方向为顺时针方向
D．顺着磁场方向看，线圈中感应电流的方向为逆时针方向
5、选择题 在条形磁铁的外面套着一个闭合弹簧线圈，若把线圈四周向外拉：如图所示，使线圈包围的面积变大，这时线圈中感应电流的情况是（ ）
A．有感应电流
B．无感应电流
C．没有标明磁铁N极和S极，无法判断有无感应电流
D．只有线圈的电阻很小时才有感应电流
