时间:2018-03-18 09:20:31
1、选择题 如图所示,LA和LB是两个相同的小灯泡,L是一个自感系数相当大的线圈,其电阻值与R相同.由于存在自感现象,在电键S闭合和断开时,灯LA和LB先后亮暗的顺序是（?）
A．接通时,LA先达最亮,断开时,LA后暗
B．接通时,LB先达最亮,断开时,LB后暗
C．接通时,LA先达最亮,断开时,LA先暗
D．接通时,LB先达最亮,断开时,LB先暗
参考答案：A
本题解析：接通时由于L自感作用，瞬间等于断路，通过
的电流等于
与R的电流之和，所以先达到最亮．然后L自感慢慢减弱，通过的电流减小，然后与亮度相同；
当断开时，瞬间失去电流，而和L构成回路，由于L自感，会亮一会再灭。
故选A
点评：本题关键掌握自感线圈的特点，电路闭合瞬间，自感线圈相当于断路，电路断开瞬间，自感线圈相当于电源。
本题难度：简单
2、选择题 如图所示，L为自感系数很大、直流电阻不计的线圈，D1、D2、D3为三个完全相同的灯泡，E为内阻不计的电源，在t = 0时刻闭合开关S，当电路稳定后D1、D2两灯的电流分别为I1、I2。当时刻为t1时断开开关S，若规定电路稳定时流过D1、D2的电流方向为电流的正方向，则下图能正确定性描述电灯电流i与时间t关系的是?
参考答案：D
本题解析：
试题分析:电键闭合时，通过的电感的电流变大，电感会阻碍电流I1增大，所以I1慢慢增大最后稳定，断开电键，通过的电感的电流变小，电感会阻碍电流I1减小，所以I1慢慢减小到0，电流的方向未发生改变．故A、B错误； 电键闭合时，电感阻碍电流I1增大，I1慢慢增大，则I2慢慢减小，最后稳定；断开电键，原来通过D2的电流立即消失，但D1、D2、L构成一回路，通过D1的电流也通过D2，所以I2慢慢减小，但电流的方向与断开前相反．故C错误，D正确．
本题难度：一般
3、选择题 如图所示的电路中，L是自感系数足够大的线圈，但其自身的直流电阻几乎为零，A和B是两个相同的小灯泡。下列说法中正确的是?（?）
A．当开关S由断开变为闭合时，A灯逐渐变亮，B灯立即变亮
B．当开关S由断开变为闭合时，A灯立即变亮，B灯逐渐变亮
C．当开关S由断开变为闭合时，两灯同时亮，然后A灯熄灭，B灯更亮
D．当开关S由断开变为闭合时，两灯同时逐渐变亮
参考答案：C
本题解析：根据线圈的自感现象，开关由断开变为闭合，通过线圈的磁通量电流变大，所以穿过线圈的磁感线的条数变多，根据楞次定律，线圈中产生感应电流阻碍磁通量的变化，所以A和B形成串联电路，电流相等，之后电路稳定之后，线圈的自感现象消失，A灯熄灭，B灯两端电压变大，所以B灯变亮。故答案选C
本题难度：简单

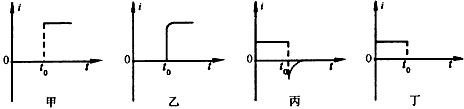

4、选择题 如图所示是用电流传感器（相当于电流表，其电阻可以忽略不计）研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为R，下图是某同学画出的在t0时刻开关S切换前后，通过传感器的电流随时间变化的图象，关于这些图象，下列说法中正确的是
[? ]
A．甲图是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
B．乙图是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
C．丙图是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
D．丁图是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
参考答案：BC
本题解析：
本题难度：一般
5、选择题 如图所示，A1、A2 为两只相同灯泡，A1与一理想二极管D连接，线圈L的直流电阻不计．下列说法正确的是
A．闭合开关S后，A1会逐渐变亮
B．闭合开关S稳定后，A1、A2亮度相同
C．断开S的瞬间，A1会逐渐熄灭
D．断开S的瞬间，a点的电势比b点低
参考答案：D
本题解析：由于二极管所加的是正向电压，故闭合开关S后，A1会立刻变亮，选项A错误；闭合开关S稳定后，由于线圈L的直流电阻不计，故A1将熄灭，故A2变得更亮，故A1、A2亮度不相同，选项B错误；断开S的瞬间，由于L中的电流不能流过D，故A2、A1都将熄灭，此时b点电势高于a点，选项C错误，D正确；故选D。
考点：自感现象.
本题难度：一般
