时间:2018-03-18 08:45:55

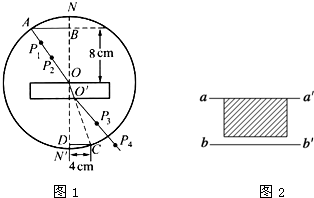

1、实验题 在利用插针法测定玻璃砖折射率的实验中，如图1所示：
图1
(1)张明同学在纸上正确画出玻璃砖的两个界面aa"和bb"后，不自觉地碰了玻
璃砖使它向aa"方向平移了少许，如图1所示，则他测出的折射率值将________(选填“偏大”“偏小”或“不变”)。
(2)李杨同学在画界面时，不自觉地将两界面aa"、bb"间距画得比玻璃砖宽
度大些，如图2所示，则他测得的折射率将________(选填“偏大”“偏小”或“不变”)。
图2
2、选择题 如图所示，一束复色光斜射到置于空气中的厚平板玻璃（上、下表面平行）的上表面，穿过玻璃后从下表面射出，变为a、b两束平行单色光。关于这两束单色光，下列说法中正确的是（ ? ）
3、选择题 如图所示为一直角三棱镜的横截面，棱镜材料的折射率为2，∠A=40°，∠C=90°，当入射光线以垂直于AB面的方向射入棱镜时，则有光线（ ）
A．从AC面射出
B．从CB面射出
C．从AB面射出，且与AB面斜交
D．从AB面射出，且与AB面垂直
4、实验题 如图所示为玻璃厚度检测仪的原理简图，其原理是：固定一束激光AO以不变的入射角θ1照到MN表面，折射后从PQ表面射出，折射光线最后照到光电管C上，光电管将光信号转变为电信号，依据激光束在C上移动的距离，可以确定玻璃厚度的变化.设θ1＝45°，玻璃对该光的折射率为，C上的光斑向左移动了Δs，则可确定玻璃的厚度比原来变________(填“厚”或“薄”)了________.
5、计算题 如图所示，ABCD是一个用折射率n=2.4的透明媒质做成的四棱柱镜（图为其横截面），∠A=∠C=90°，∠B=60°，AB>BC。现有平行光线垂直入射到棱镜的AB面上（如图所示），若每个面上的反射都不能忽略，求出射光线。要求：
（1）画出所有典型光线从入射到射出的光路图。（为了图面简洁，表示光线进行方向的箭头只在棱镜外面的光线上标出即可）
（2）简要说明所画光路的根据，并说明每条典型光线只可能从棱镜表面的哪部分射出。
