1、实验题 图15为验证机械能守恒定律的实验装置示意图．现有的器材为：带铁夹的铁架台、电磁打点计时器、纸带、带铁夹的重锤、天平．回答下列问题：
(1)为完成此实验，除了所给的器材，还需要的器材有________．
(填入正确项前的字母)?
A．米尺
B．秒表图15
C．0～12 V的直流电源
D．0～12 V的交流电源
(2)实验中误差产生的原因有(写出两个原因)
__________________________________________．
2、实验题 （1）用游标卡尺为20分度的卡尺测量某工件的内径时，示数如图甲所示，由图可知其长度为_______cm；用螺旋测微器测量某圆柱体的直径时，示数如图乙所示，由图可知其直径为______mm.

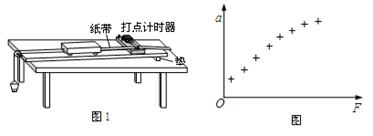

（2）某同学采用如图1所示的装置探究物体的加速度与所受合力的关系。用砂桶和砂的重力充当小车所受合力F；通过分析打点计时器打出的纸带，测量加速度a。分别以合力F 和加速度a作为横轴和纵轴，建立坐标系。根据实验中得到的数据描出如图2所示的点迹，结果跟教材中的结论不完全一致。该同学列举产生这种结果的可能原因如下：
（1）在平衡摩擦力时将木板右端垫得过高；
（2）没有平衡摩擦力或者在平衡摩擦力时将木板右端垫得过低；
（3）砂桶和砂的质量过大，不满足砂桶和砂的质量远小于小车质量的实验条件；
（4）测量小车的质量或者加速度时的偶然误差过大。
通过进一步分析，你认为比较合理的原因可能是（?）
A．（1）和 91eXaM.org（4）
B．（2）和（3）
C．（1）和（3）
D．（2）和（4）
3、选择题 关于物体对水平面的压力F，下列说法正确的是（ ）
A．F就是物体的重力
B．F是由于支持面发生微小形变产生的
C．F的作用点在物体上
D．F的作用点在支持面上
4、实验题 重庆一中物理实验小组“研究力的合成”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点位置，OB和OC为细绳，图乙是在白纸上根据实验结果画出的图示。
（1）图乙中的F与F′ 两力中，方向一定沿AO方向的是?。
（2）关于此实验,下列情况正确的是（ ）
A．每个弹簧秤的拉力一定都大于橡皮筋的拉力
B．橡皮筋的拉力是合力，两个弹簧秤的拉力是分力
C．如果将两个绳套换成两根橡皮筋，弹簧测力计的弹力将变小
D．两次拉橡皮筋结点到同一位置O的目的是确保两次弹簧秤拉力的效果相同
5、实验题 （19分）（I）①在《验证二力合成的平行四边形定则》实验中，我们需要对使用的两只弹簧秤进行校对，看两只弹簧秤是否完全相同，校对的方法是
A．看两只弹簧秤的外形是否一样，是否由同一厂家生产
B．把两只弹簧秤的钩子互钩着水平地拉动，看两者示数是否完全相同
C．把两只弹簧秤的钩子互钩着一上一下竖直地拉动，看两者示数是否相同
D．把两只弹簧秤的钩子互钩着，任意地拉动，看两者示数是否完全相同
②在《验证二力合成的平行四边形定则》实验中，下列做法有利于减小误差的有
A．F1、F2两个力的夹角尽可能大一些
B．F1、F2两个力越大越好
C．在拉橡皮条时，弹簧秤的外壳不要与纸面接触，产生摩擦
D．拉力F1、F2的方向应与纸面平行，弹簧及钩子不与弹簧秤的外壳及纸面接触，产生摩擦
（Ⅱ）为了较准确地测量某电子元件的电阻，某实验小组做如下测量。
①用多用表测量该元件的电阻，选用“×l0”倍率的电阻挡测量，发现多用表指针偏转很小，因此需选择?倍率的电阻挡（填“×l”或“×l00”），并?，再进行测量，若多用表中的电池旧了，用它测得的电阻值将?（填“偏大”“偏小”或“不变”）。
②若用多用表测得该元件的电阻大约为1500Ω，现在要进一步精确测量其电阻，有以下器材：
A．待测元件R；（阻值约为1500Ω）
B．电流表（量程5mA，内阻约5Ω）
C．电阻箱（9999.9Ω，0.02 A）
D．直流电源（电动势约为20 V，内阻约0.5Ω）
E．单刀双掷开关一个，导线若干
实验小组有同学设计了如下电路进行测量。
在闭合S前，先把R打_____（填“最大值”或“最小值”），然后把k打1，____，再把k打2，则Rx=____（用实验中获得的物理量来表示。）
（III）两只完全相同的表头G，分别改装成一只电流表和一只电压表，一位同学不小心做实验时误将两只表串起来连接在一闭合电路中，接通电路后两只表的指针可能出现下列哪种现象
A．电流表的指针偏转，电压表的指针不偏转
B．两表指针偏转角度相同
C．两表指针都偏转，电压表的指针偏转角度比电流表大得多
D．两表指针都偏转，电流表的指针偏转角度比电压表大得多
