1、计算题 如图所示，空间内存在水平向右的匀强电场，在虚线MN的右侧有垂直纸面向里、磁感应强度为B的匀强磁场，一质量为m、带电荷量为＋q的小颗粒自A点由静止开始运动，刚好沿直线运动至光滑绝缘的水平面C点，与水平面碰撞的瞬间小颗粒的竖直分速度立即减为零，而水平分速度不变，小颗粒运动至D处刚好离开水平面，然后沿图示曲线DP轨迹运动，AC与水平面夹角α＝30°，重力加速度为g，求：
(1)匀强电场的场强E；
(2)AD之间的水平距离d；
(3)已知小颗粒在轨迹DP上某处的最大速度为vm，该处轨迹的曲率半径是距水平面高度的k倍，则该处的高度为多大？
2、选择题 地球是一个磁体，若在赤道附近水平放置一个可在水平面内自由转动的小磁针，则小磁针N极的指向是（ ）
A．东
B．西
C．南
D．北
3、选择题 如图所示，用传感器测量通电螺线管轴线（x轴）上的磁感应强度，然后绘出B-x图像，设x＝0处为螺线管轴线的中央，下面最符合实际情况的图是
?[? ]
4、选择题 下图中，用带箭头的细实线标出了通电直导线周围磁感线的分布情况，其中正确的是
[? ]
A.
B.
C.
D.

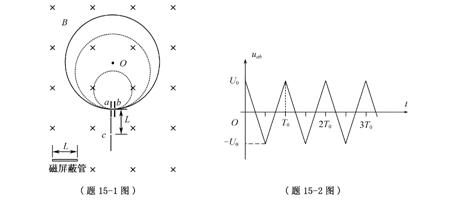

5、计算题 某种加速器的理想模型如题15-1图所示：两块相距很近的平行小极板中间各开有一小孔a、b，两极板间电压
的变化图像如图15-2图所示，电压的最大值为U0、周期为T0，在两极板外有垂直纸面向里的匀强磁场。若将一质量为m0、电荷量为q的带正电的粒子从板内a孔处静止释放，经电场加速后进入磁场，在磁场中运动时间T0后恰能再次从a 孔进入电场加速。现该粒子的质量增加了
。(粒子在两极板间的运动时间不计，两极板外无电场，不考虑粒子所受的重力)
(1)若在t=0时刻将该粒子从板内a孔处静止释放，求其第二次加速后从b孔射出时的动能；
(2)现在利用一根长为L的磁屏蔽管(磁屏蔽管置于磁场中时管内无磁场，忽略其对管外磁场的影响)，使题15-1图中实线轨迹(圆心为O)上运动的粒子从a孔正下方相距L处的c孔水平射出，请在答题卡图上的相应位置处画出磁屏蔽管；
(3)若将电压的频率提高为原来的2倍，该粒子应何时由板内a孔处静止开始加速，才能经多次加速后获得最大动能？最大动能是多少？
