1、选择题 如图所示，一个边长为2L的等腰直角三角形ABC区域内，有垂直纸面向里的匀强磁场，其左侧有一个用金属丝制成的边长为L的正方形线框abcd，线框以水平速度v匀速通过整个匀强磁场区域，设电流逆时针方向为正．则在线框通过磁场的过程中，线框中感应电流i随时间t变化的规律正确的是（ ）
A．
B．
C．
D．
参考答案：方法一：排除法．
开始进入时，边bc切割磁感线，产生稳定的逆时针方向电流，即为正方向，故只有A正确，BCD错误．
故选A．
方法二：分析法．
线框开始进入磁场运动L的过程中，只有边bc切割，感应电流不变，前进L后，边bc开始出磁场，边ad开始进入磁场，回路中的感应电动势为边ad产的减去在bc边在磁场中产生的电动势，随着线框的运动回路中电动势逐渐增大，电流逐渐增大，方向为负方向；当再前进L时，边bc完全出磁场，ad边也开始出磁场，有效切割长度逐渐减小，电流方向不变，故A正确，BCD错误．
故选A．
本题解析：
本题难度：简单
2、选择题 如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的S极朝下．当磁铁向下运动时（但未插入线圈内部）（ ）
A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引
B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥
C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引
D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥
参考答案：由图可知线圈的磁场方向向上，磁通量增大，由楞次定律可知感应电流的磁场方向应向下，由安培定则可知电路中电流与图示电流方向相反；
由楞次定律的第二种表述：“来拒去留”可知，线圈与磁铁应是相互排斥的；故D正确
故选D．
本题解析：
本题难度：一般

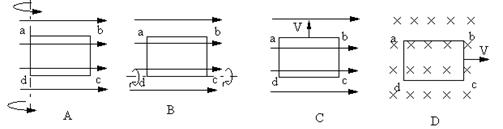

3、选择题 金属矩形线圈abcd在匀强磁场中做如图7所示的运动，线圈中有感应电流的是：（?）
参考答案：A
本题解析：通过图象可知，BCD的磁通量均不发生变化，只有A转动过程中有磁通量的变化，A正确。
本题难度：简单
4、选择题 如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是(? )
A.一起向左运动?
B.一起向右运动
C.ab和cd相向运动，相互靠近 ?
D.ab和cd相背运动，相互远离
参考答案：C
本题解析：由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除AB；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的。故选C。
本题难度：一般
5、选择题 如图所示,光滑水平绝缘面上有两个金属环静止在平面上,环1竖直,环2水平放置,环1和环2的直径均处于中间分割线上,在平面中间分割线正上方有一条形磁铁,当磁铁沿中间分割线向右运动时,下列说法正确的是( )。
A．两环都向右运动
B．两环都向左运动
C．环1静止,环2向右运动
D．两环都静止
参考答案：C
本题解析：由于线圈1竖直，所以当磁铁移动时，磁通量始终为零，即磁通量不变化，所以仍保持静止，当磁铁向右移动的过程中线圈2中的磁通量减小，所以根据楞次定律可得线圈2将向右运动，故选C
点评：做本题的关键是先判断两个线圈中磁通量的变化，然后根据“来拒去留”判断线圈的运动情况
本题难度：简单
