1、实验题  为确定某电子元件的电气特性,做如下测量。

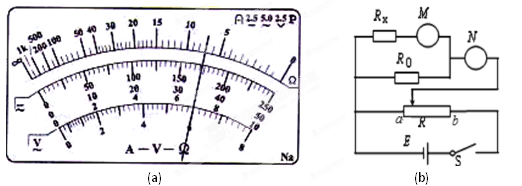

①用多用表测量该元件的电阻,选用“×10”倍率的电阻档后,应先             ,再进行测量,之后多用表的示数如图(a)所示,测得该元件电阻为         Ω。
②某同学想精确测得上述待测电阻Rx的阻值,实验室提供如下器材:

A.电流表A1(量程50mA、内阻r1=10Ω)
B.电流表A2(量程200mA、内阻r2约为2Ω)
C.定值电阻R0=30Ω
D.滑动变阻器R(最大阻值约为10Ω)
E.电源E(电动势约为4V)
F.开关S、导线若干
该同学设计了测量电阻Rx的一种实验电路原理如图(b)所示, N处的电流表应选用   ;(填器材选项前相应的英文字母)。开关s闭合前应将滑动变阻器的滑片置于   (选填“a”或者“b”)。
③若M、N电表的读数分别为IM、IN,则Rx的计算式为Rx=          。(用题中字母表示)



2、实验题  右图为一正在测量中的多用电表表盘.
【小题1】如果是用×10档测量电阻,则读数为
【小题2】如果是用直流10 mA档测量电流,则读数为            mA。
【小题3】如果是用直流5 V档测量电压,则读数为              V。



3、实验题  小明同学用如图甲所示的电路研究灯泡L(2.4V,1.0W)的伏安特性,并测出该灯泡在额定电压下正常工作时的电阻值。

(1)在闭合开关S前,滑动变阻器触头应放在   端。(选填“a”或“b”)

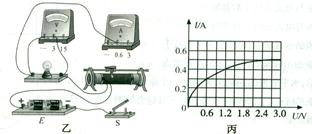

(2)根据电路图,请在图乙中将实物图补充完整。
(3)实验后作出的U-I图象如图丙所示,灯泡在额定电压下工作时的电阻值R=   (结果保留两位有效数字),该测量值比真实值偏    (选填“大”或“小”),丙图中图线发生弯曲的主要原因是



4、实验题  有一内阻未知(约20kΩ ~ 60kΩ)、量程(0~ 10V)的直流电压表V.
(1)某同学想通过一个多用表中的欧姆档,直接去测量上述电压表的内阻,该多用表刻度盘上读出电阻刻度中间值为30,欧姆档的选择开关拨至倍率_______挡。先将红、黑表棒短接调零后,选用下图中     方式连接。

(2)在实验中,某同学读出欧姆表的读数为      Ω,这时电压表的读数为       V。请你导出欧姆表电池的电动势为        V.



5、实验题  (10分)某型号的电动自行车由4块铅蓄电池供电,电池用久以后性能会下降,表现为电池的电动势变小,内阻变大。某兴趣小组将一辆旧电动自行车电瓶充满电,取下四块电池,分别标为A、B、C、D,测量它们的电动势和内阻。
(1)用多用表直流电压50 V挡测量每块电池的电动势。测量电池A时,多用电表的指针如图甲所示,其读数为____________V。

(2)用图乙所示电路测量A、B、C、D四块电池的电动势E和内阻r,图中R0为保护电阻,其阻值为5 Ω。改变电阻箱的阻值R,测出对应的电流I,根据测量数据分别作出A、B、C、D四块电池的图线,如图丙。由图线C可知电池C的电动势E =     V;内阻r =        Ω。

(3)分析图丙可知,当前状态电池    (选填“A”“B”“C”或“D”)对电动自行车供电性能较优。
