1、选择题 将阻值为100Ω的电阻丝绕成一个110匝的闭合矩形线圈，让其在匀强磁场中绕垂直于磁场方向的轴匀速转动，产生的感应电动势如图乙所示。则可以判断（ ）
![]()
1、选择题 将阻值为100Ω的电阻丝绕成一个110匝的闭合矩形线圈，让其在匀强磁场中绕垂直于磁场方向的轴匀速转动，产生的感应电动势如图乙所示。则可以判断（ ）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/c5mhrnpq53r.png\" style=\"vertical-align:middle;\">
A．t=0时刻线圈应转到图甲所示的位置
B．该线圈的转速为100π r/s
C．穿过线圈的磁通量的最大值为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/uyan4q0i44z.png\" style=\"vertical-align:middle;\">Wb
D．线圈转一周所产生的电热为9.68J
参考答案：D
本题解析：零时刻感应电动势为0，磁通量变化最慢，线圈应与磁场垂直，A错误；感应电动势的周期为0.02s，转速为50r/s，B错误；感应电动势的最大值Em=NBS![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/w5itkxtyyhj.png\" style=\"vertical-align:middle;\">,Φm=BS=![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/1z4lrs5zt0f.png\" style=\"vertical-align:middle;\">Wb，C错误；线圈转一周所产生的电热Q=（Em）2/R×T=9.68J，D正确。
考点：交变电流的产生、有效值
本题难度：一般

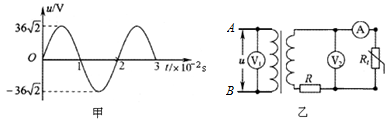

2、选择题 不计电阻的线圈在匀强磁场中绕垂直磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电接在图乙中理想变压器的A、B两端，电压表和电流表均为理想电表，Rt为热敏电阻（温度升高时其电阻减小），R为定值电阻。下列说法正确的是（ ）
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/ukeazveakoh.png\" style=\"vertical-align:middle;\">
A．在t=0.01s，穿过该线圈的磁通量为零
B．原线圈两端电压的瞬时值表达式为u=36sin50πt（V）
C．Rt处温度升高时，电流表的示数变大，变压器输入功率变大
D．Rt处温度升高时，电压表V1、V2示数的比值不变
参考答案：C
本题解析：t=0.01s时，u=0，此时是磁通量的变化率最小，磁通量最大，所以A错误；由图可知，U的最大值是![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/3dgyciilwfa.png\" style=\"vertical-align:middle;\">，T=0.02s，则![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/yq3lwn2zmr3.png\" style=\"vertical-align:middle;\">，所以电压的瞬时值表达式为![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/imix1kpkfmg.png\" style=\"vertical-align:middle;\">（V），B错误；Rt处温度升高时，电阻减小，电流增加，根据![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/xy0x0nbhypt.png\" style=\"vertical-align:middle;\">，![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/vln1p4yke4n.png\" style=\"vertical-align:middle;\">增加，![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/krxepvat543.png\" style=\"vertical-align:middle;\">，所以变压器输入功率变大，C正确；电压表V1示数不变，R和Rt的总电压不变，Rt处温度升高时，电阻减小，电流增加，R两侧的电压增大，Rt两侧的电压减小，所以电压表V1、V2示数的比值变大，D错误。
考点：交变电流，变压器，电路的动态分析。
本题难度：一般
3、选择题 如图为某小型水电站的电能输送示意图。已知输电线的总电阻R=10Ω，降压变压器T2的原、副线圈匝数之比为4∶1，电阻R0=11Ω。若T1、T2均为理想变压器，T2的副线圈两端电压表达式为u=220sin 100πt V，下列说法正确的是
![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/4hvwr3hub1e.jpg\" style=\"vertical-align:middle;\">
A．发电机中的电流变化频率为100 Hz
B．通过R0的电流有效值为20 A
C．升压变压器T1的输入功率为4650 W
D．若R0的电阻减小，发电机的输出功率也减小
参考答案：BC
本题解析：由于T+的副线圈的交流电的频率为f=![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/ftbvhq4qle5.png\" style=\"vertical-align:middle;\">=50Hz，而变压器是不能改变交流电频率的，故发电机中的电流变化频率为50 Hz，选项A错误；由于T2的副线圈的交流电电压的有效值为U=220V，故通过R0的电流有效值为I=![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/rv2unbjwwxf.png\" style=\"vertical-align:middle;\">=20A，故选项B正确；根据匝数与电流的关系可得T2的原线圈中的电流为I′=![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060314/rohru1sa0pi.png\" style=\"vertical-align:middle;\">=\"5\" A，故输电线上损失的功率为P损=I′2R=（5A）2×10Ω=250W，而电阻R0上消耗的电功率为P0=I2R0=（20A）2×11Ω=4400W，故升压变压器T1的输入功率为P=P损+P0=\"4400W+250W=4650\" W，故选项C正确；若R0的电阻减小，则电阻R0消耗的电功率将增大，输电线上的电流增大，输电线上消耗的电功率也增大，故发电机的输出功率也要增大，故选项D错误。
考点：高压输电的计算，变压器。
本题难度：一般
4、选择题 不定项选择
一矩形线圈绕垂直磁场方向的轴在匀强磁场中转动，产生的交变电动势e=20![]()
600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060408/wieqy5wrmei.gif\" border=\"0\">sin20πtV，由此可以判断（ ? ）
A．t=0时，线圈平面和磁场垂直
B．t=0时，线圈的磁通量为零
C．t=0.05 s时，线圈切割磁感线的有效速度最小
D．t=0.05 s时，e第一次出现最大值
参考答案：AC
本题解析：
本题难度：一般
5、选择题 如图是某交流发电机产生的交变电流的图象，根据图象可以判定（ ）
A．此交变电流的频率为5Hz
B．此交变电流的周期为0.1s
C．将标有“12V、3W”的灯泡接在此交变电流上，灯泡可以正常发光
D．图象上对应的0.15s时刻，发电机中的线圈刚好转至中性面
![]()
600)makesmallpic(this,600,1800);\' alt=\"91考试网\" src=\"http://www_php168_com/91files/2016060408/or4phwslxkp.png\">
参考答案：
A、B由图读出，周期为T=0.2s，频率为f=1T=5Hz．故A正确，B错误．
C、此交变电压的最大值为Um=12V，有效值U=
本题解析：
本题难度：简单
