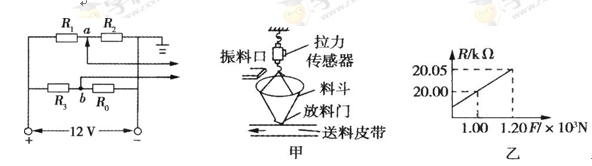

1、选择题 工业生产中需要物料配比的地方常用“吊斗式”电子秤，图甲所示的是“吊斗式”电子秤的结构图，其中实现称质量的关键性元件是拉力传感器。拉力传感器的内部电路如图所示，R1、R2、R3是定值电阻，R1=20k
，R2=10k，R0是对拉力敏感的应变片电阻，其电阻值随拉力变化的图象如图乙所示，已知料斗重1×103N，没装料时Uba=0，g取10m/s2。下列说法中正确的是（?）
A．R3阻值为40 k
B．装料时，R0的阻值逐渐变大，Uba的值逐渐变小
C．拉力越大应变片电阻阻值也变大，Uba传感器的示数也变大
D．应变片作用是把物体形变这个力学量转换为电压这个电学量
2、选择题 在如图所示的电路中，观察三只小灯泡亮度的变化和两只电压表示数的变化情况.如果滑动变阻器的滑片P由a端滑至b端的过程中，电压表
示数变化的绝对值为ΔU1，电压表
示数变化的绝对值为ΔU2，则下列说法正确的是( )
A．L1、L3变暗，L2变亮
B．L3变暗，L1、L2变亮
C．ΔU1>ΔU2
D．ΔU1<ΔU2
3、选择题 如图所示电路中灯泡A.B均不亮，但电路中只有一处断开，现作电压表测得Uab=0、Uac=6V、Ubd=6V、Ucd=0，则可分析出 （ ）
A.B灯断； B.A灯断； C.电源断； D.R断
4、选择题 如图3所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05 Ω.电流表和电压表均为理想电表，只接通S1时，电流表示数为10 A，电压表示数为12 V；再接通S2，启动电动机工作时，电流表示数变为8 A，则此时通过启动电动机的电流是 ( )
A．2 A
B．8 A
C．50 A
D．58 A
5、计算题 如图所示，电源电动势E＝6V，电源内阻不计．定值电阻R1=2.4kΩ、R2=4.8kΩ.
小题1: 若在ab之间接一个C=100μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电量；
小题2:若在ab之间接一个内阻RV = 4.8kΩ的电压表，求电压表的示数．
