时间:2017-11-10 07:48:01

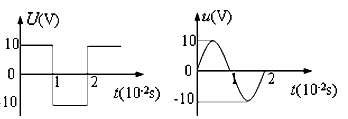

1、选择题 将图1所示的方波电压和图2所示的正弦交流电压分别加在相同阻值的电阻上，它们在该电阻上产生的热功率之比为
A．2：1
B．
：1
C．1：l
D．1：2
2、选择题 电阻R1、R2与交流电源按照图所示甲方式连接，R1＝10 Ω，R2＝20 Ω.合上开关S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图乙所示．则 ( )
A．通过R1的电流有效值是1.2 A
B．R1两端的电压有效值是6 V
C．通过R2的电流最大值是1.2
A
D．R2两端的电压最大值是6V
3、填空题 、闭合线圈在匀强磁场中匀速转动，转速为240 r/min，若线圈平面转至与磁场方向平行时的电动势为2 V，则从中性面开始计时，所产生的交流电动势的表达式为e＝_____?V，从中性面起经s，交流电动势的大小为______ V.
4、计算题 如图所示的交变电流图象为某一正弦式交变电流更换正值后的i-t图象，求
（1）该交变电流的有效值
（2）若该电流通过一个阻值为2?的电阻，求出在1分钟内电阻上产生的热量，并画出在一个周期内该电阻两端电压随时间变化的图象（标清楚坐标值）
5、填空题 如图所示，方波电压和正弦交流电压加在相同阻值的电阻上，则它们在此电阻上产生的热功率之比Pa∶Pb为_____________________。
