1、选择题 如图所示为理想变压器的示意图，其原副线圈的匝数比为3：1，电压表和电流表均为理想电表，原线圈接图乙所示的正弦交流电，图甲中Rt为热敏电阻（其阻值随温度的升高而变小），R为定值电阻．下列说法中正确的是（ ）
A．交流电压u的表达式为
B．若Rt处的温度升高，则电流表的示数变小
C．变压器原、副线圈中的磁通量随时间的变化率之比为 3∶1
D．若Rt处的温度升高，则变压器的输入功率变大
2、简答题 正弦交流电是由闭合线圈在匀强磁场中匀速转动产生的.线圈中感应电动势随时间变化的规律如图13-6所示，则此感应电动势的有效值为_________V，频率为_________Hz.
图13-6

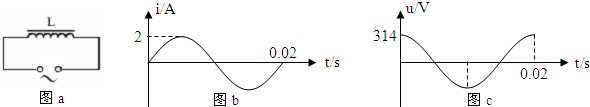

3、选择题 如图a所示，将一交流电源接在一线圈的两端，不计线圈的电阻，线圈中的电流随时间变化的关系如图b所示，线圈两端的电压随时间变化的关系如图c所示，以下说法中正确的是（ ）
A．线圈中的电流方向每秒改变100次
B．电压u的瞬时值表达式为314sin（314t+π/2）V
C．电压u的相位比电流i的相位超前π/2
D．电压u的初相位为π/2
4、选择题 如图3-2-15所示，一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，则下列说法中正确的是?（ ）
图3-2-15
A．t＝0时刻，线圈平面与中性面垂直
B．t＝0.01 s时刻，磁通量的变化率最大
C．t＝0.02 s时刻，交流电动势达到最大
D．0.02 s到0.03 s的时间内，交流电的电动势在增大
5、选择题 ; 如图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是（ ）
A．
A
B．5A
C．
A
D．3.5A
