1、选择题 矩形导线框abcd放在匀强磁场中静止不动，磁场方向与线圈平面垂直，磁感应强度B随时间t变化的图象如图甲所示。设t＝0时刻，磁感应强度的方向垂直纸面向里，则在0～4s时间内，图乙中能正确反映线框中感应电流i随时间t变化的图象是（规定电流顺时针方向为正）
[? ]
A.
B.
C.
D.
2、选择题 如图5所示，水平光滑的平行金属导轨，左端接有电阻R，匀强磁场B竖直向下分布在导轨所在的空间内，质量一定的金属棒PQ垂直导轨放置．今使棒以一定的初速度v0向右运动，当其通过位置a、b时，速率分别为va、vb，到位置c时棒刚好静止，设导轨与棒的电阻均不计，a到b与b到c的间距相等，则金属棒在由a到b和由b到c的两个过程中? ( )
A．回路中产生的内能相等
B．棒运动的加速度相等
C．安培力做功相等
D．通过棒横截面积的电荷量相等
3、选择题 (12分)如图11甲所示，竖直向下的匀强磁场垂直于光滑的桌面，图甲中的虚线为磁场的边界线，边界线右侧的磁场区域足够大；质量为m、电阻为R的矩形金属线圈abcd平放在桌面上，线圈的长和宽分别为l和2l，线圈的一半在磁场内，一半在磁场外；t＝0时刻磁感应强度从B0开始均匀减小，线圈中产生感应电流，在磁场力作用下线圈的v－t图象如图11乙所示，图乙中的斜向虚线为t＝0时刻速度图线的切线，数据由图中给出．求：
(1)t＝0时刻金属线圈的加速度；
(2)磁感应强度的变化率
.

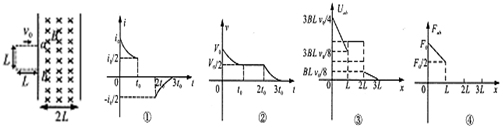

4、选择题 光滑绝缘水平面上存在竖直向下的匀强磁场B，宽度为2L，一边长为L、电阻为R．用同种材料做成的正方形线框以初速度v0从左侧冲进磁场区域，俯视图如图所示，当线框完全离开磁场时速度恰好为零．以ab边刚进人磁场时为时间和位移的零点，用v表示线框速度（以右为正方向），i表示回路中的感应电流（以逆时针方向为正，i0表示零时刻回路的感应电流），Uab表示a、b两点间的电压，Fab表示ab边所受的安培力（向左为正，F0表示零时刻ab边所受的安培力）．则关于以上四个物理量对时间t或对位移x的图象中正确的（ ）
A．①③正确
B．②④正确
C．③④正确
D．①②③④正确
5、选择题 如图所示，用两根相同的导线绕成匝数分别为n1和n2的圆形闭合线圈A和B，两线圈平面与匀强磁场垂直．当磁感应强度随时间均匀变化时，两线圈中的感应电流之比IA：IB为（ ）
A．
| n1 n2 |
| n2 n1 |
D．  |
