1、实验题 （8分）某同学用如图甲的装置验证机械能守恒定律．
（1）安装打点计时器时，纸带的两个限位孔必须处在同一 线上．
（2）接通电源，让打点计时器正常工作后，松开 ．
（3）将纸带上打出第一个点记为0，并在离0点较远的任意点依次选取几个连续的点，分别记为1，2，3，….量出各点与0点的距离h，算出各点对应的速度，分别记为v1至v6，数据如下表：
| 代表符号 | v1 | v2 | v3 | v4 | v5 | v6 |
| 数值（m/s） | 2.80 | 2.99 | 3.19 | 3.48 | 3.59 | 3.78 |
2、实验题 “验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．
(1)如果没有操作失误，图乙中的F与F′两力中，方向一定沿AO方向的是________．
(2)本实验采用的科学方法是________．
A．理想实验法
B．等效替代法
C．控制变量法
D．建立物理模型法
3、实验题 某同学研究重锤下落的加速度,所用交流电频率为50 Hz。在所选纸带上取某点为0号计数点，然后每3个点取一个计数点，所得测量数据及其标记符号如图所示。
①合理利用纸带中测得的数据，计算得到重锤下落的加速度a= ____ (计算结果保留三位有效数字)
②请写出本实验误差的主要来源（举出一条即可）：

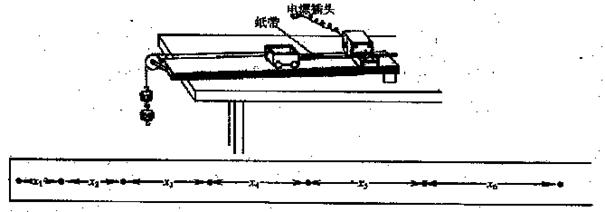

4、实验题 （9分）用如图所示的装置做实验，研究“在物体质量不变时，其加速度与合外力的关系”。
（1）实验中用打点计时器在纸带上打出一系列点迹如图，相邻点迹之间的时间间隔均为T，则物块的加速度a= ；
（2）若用钩码m的重力表示小车M所受的合外力，需满足 ，满足此条件做实验时，得到一系列加速度a与合外力F的对应数据，画出a-F关系图象，如图所示，由图象可知，实验操作中不当之处为 ；小车的质量为 kg;
（3）若实验操作过程正确，将小车和钩码作为整体进行研究，用钩码的重力表示合外力，此时（填“有”、“无”）系统误差。
5、实验题 下图为接在50Hz低压交流电源上的打点计时器，在纸带做匀加速直线运动时打出的一条纸带，图中所示的是每5个点所取的记数点，但第3个记数点没有画出。由图中数据可求得：（保留2位有效数字）
（1）该物体的加速度为 m/s2，
（2）打第3个点时该物体的速度为 m/s。
