1、选择题 如图4所示，理想变压器原、副线圈的匝数比为10：1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为u1=220
| 2 |
| 2 |
2、选择题 如图，是由发电机和副线圈匝数可调的变压器组成的供电系统．R0表示输电线的电阻，发电机输出的电压保持稳定．（ ）
A．若要提高用户的电压，滑动触头P应向下滑
B．当用电器增加时，输电线的热损耗功率增加
C．当用电器增加时，电压表V2的示数变大
D．当用电器增加时，电流表A1的示数变大

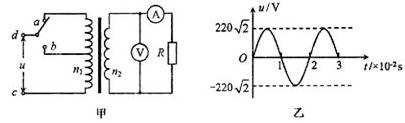

3、选择题 如图甲所示，理想变压器原、副线圈的匝数比是50：1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R=10
，其余电阻不计。从某时刻开始经c、d两端给原线圈加上如图乙所示的交变电压。则下列说法正确的是
A．当单刀双掷开关与a连接时，电压表的示数为4.4V
B．当单刀双掷开关与a连接且t=0.01s时，电流表的示数为零
C．当单刀双掷开关由a拨向b时，原线圈的输入功率变大
D．当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25Hz

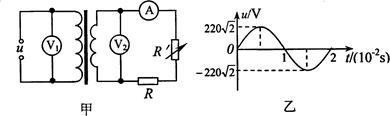

4、选择题 如图甲所示，理想变压器原、副线圈的匝数比为55∶9，电压表和电流表均为理想电表，原线圈接如图乙所示的正弦交变电流，图中R′为可变电阻，R为定值电阻．下列说法正确的是
A．电压表V2的示数为36V
B．原线圈两端电压的瞬时值表达式为
（V）
C．R′减小时，电流表的示数变大，电压表V2的示数变大
D．变压器原线圈的输入功率和副线圈的输出功率之比为55∶9
5、简答题 某交流发电机输出功率为5×105?W，输出电压为U=1.0×103?V，假如输电线的总电阻R=10Ω，在输电线上损失的电功率等于输电功率的5%，用户使用电压U=380V．
（1）画出输电线路的示意图．（标明各部分的符号）
（2）所用升压和降压变压器的原、副线圈的匝数比各为多少？（使用的变压器是理想变压器）
