1、选择题 如图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R，小灯泡L发光。则该逻辑门是（?）
时间:2017-11-05 17:14:29
1、选择题 如图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R，小灯泡L发光。则该逻辑门是（?）600)makesmallpic(this,600,1800);\' src=\"http://www_php168_com/91files/2016060406/vwzti0bcdam.png\" style=\"vertical-align:middle;\">
A．与门
B．或门
C．非门
D．与非门
2、选择题 不定项选择
先将第一把锁锁在门框上的铁环上，再将第二把锁串在第一把锁与教室门的铁链之间锁上。以打开锁为条件的“真”，打开教室门为结果的“真”，则该事件的条件与结果属于哪种逻辑关系（? ）
A．与
B．或
C．非
D．与非
3、计算题 “加速度计”作为测定物体加速度的仪器，已被广泛应用，如图所示为应变式加速度计的原理图。支架AB固定在待测系统上，滑块穿在AB之间的水平光滑杆上，并用轻弹簧连接在A端，其下端有一活动臂可在滑动变阻器上自由滑动，随着系统沿水平方向做变速运动，滑块相对于支架将发生位移，并通过电路转化为电信号从电压表输出，已知电压表量程为8V，滑块质量为m=0.1 kg，弹簧劲度系数k=20 N/m，电源电动势E=10 V，内阻不计，滑动 阻器总电阻R=40Ω，有效总长度l=8 cm，当待测系统静止时，滑动触头P位于变阻器R的中点，取A→B方向为速度正方向。
（1）确定该加速度计测量加速度的范围。
（2）为保证电压表能正常使用，则电路中R0至少应为多大？
（3）根据R0的最小值，写出待测系统沿A→B做变速运动时，电压表的输出电压Ux与加速度a的关系式。
（4）根据R0的最小值，将电压表上的表盘改成适当的加速度刻度，将对应的加速度值填入图中的小圆内。600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060406/yaauugidfdr.gif\">
4、选择题 多选

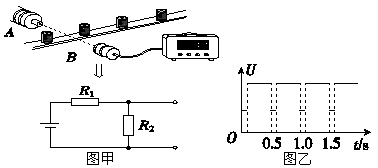

如图（甲）所示为某工厂成品包装车间的光传感记录器，光敏电阻R1能接收到发光元件A发出的光，每当工件挡住A发出的光，光传感器B就输出一个电信号，并经信号处理器处理后在屏幕显示出电信号与时间的关系，如图（乙）所示。若传送带保持匀加速运动，每个工件均相对传送带静止，且相邻工件间距依次为5、10、15、20 …（单位：cm）。则下述说法正确的是（不计工件挡住的时间）600)makesmallpic(this,600,1800);\' border=\"0\" src=\"http://www_php168_com/91files/2016060406/vkskm0fagmt.gif\">
A．工件加速度为0.1m/s2
B．工件加速度为0.2m/s2?
C．当无光照射R1时，光传感器就输出一次高电压
D．当无光照射R1时，光传感器就输出一次低电压
5、填空题 如图所示，将多用电表的选择开关置于欧姆挡，再将电表的两支表笔分别与光敏电阻R1的两端相连，这时表针恰好指在刻度盘的中央，若用透光的黑纸将R1包裹起来，表针将向________（填“左”或“右”）转动；若用手电筒照射R1，表针将向_________（填“左”或“右”）转动。600)makesmallpic(this,600,1800);\' style=\"VERTICAL-ALIGN: middle\" border=\"0\" src=\"http://www_php168_com/91files/2016060406/e5c2m1cn2yv.gif\">
