时间:2017-11-05 17:12:30
1、选择题 如图所示，在匀强磁场中附加另一匀强磁场，附加磁场位于图中阴影区域，附加磁场区域的对称轴OO′与SS′垂直．a、b、c三个质子先后从S点沿垂直于磁场的方向摄入磁场，它们的速度大小相等，b的速度方向与SS′垂直，a、c的速度方向与b的速度方向间的夹角分别为α、β，且α＞β．三个质子经过附加磁场区域后能到达同一点S′，则下列说法中正确的有（ ）
A．三个质子从S运动到S′的时间相等
B．三个质子在附加磁场以外区域运动时，运动轨迹的圆心均在OO′轴上
C．若撤去附加磁场，a到达SS′连线上的位置距S点最近
D．附加磁场方向与原磁场方向相同
2、选择题 运动电荷进入磁场后（无其他外力作用）可能做
[? ]
A．匀速圆周运动
B．匀速直线运动
C．匀加速直线运动
D．平抛运动
3、填空题 如图所示，匀强磁场磁感应强度为B=0.2 T，方向垂直纸面向里，在磁场中的P点引入质量为m=2.0×108kg、带电荷量为q=5×10-6 C的正粒子，并使之以v=10 m/s的速度垂直于磁场方向开始运动，运动方向如图所示，不计粒子重力，磁场足够大，则粒子做匀速圆周运动的半径为_________m，周期为_________s；穿过粒子圆周平面内的磁通量为_________Wb。
4、简答题
（1）当线圈的ab边刚进入磁场时，它可能做什么运动，并分析各种运动下h的条件．
（2）设ab边刚进入磁场和刚穿出磁场时都作减速运动，且加速度大小相等。求线框经过磁场的过程中产生的焦耳热。

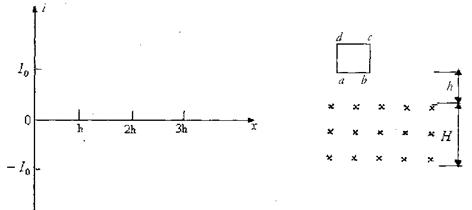

（3）设线圈刚好以匀速运动进入匀强磁场，此时线圈中的电流为I0，且线圈的边长L=h磁场的宽度H=2h。请在坐标系中定性画出线圈进入磁场到离开磁场的过程中，线圈中的电流i随下落高度x变化的图象。（不需要计算过程，按图象评分，设电流沿abcda如方向为正方向，x以磁场上边界为起点。）
5、简答题 如图1所示，在x轴上0到d范围内存在电场（图中未画出），x轴上各点的电场沿着x轴正方向，并且电场强度大小E随x的分布如图2所示；在x轴上d到2d范围内存在垂直纸面向里的匀强磁场，磁感应强度大小为B．一质量为m，电量为+q粒子沿x轴正方向以一定速度从O点进入电场，最终粒子恰从坐标为（2d，
