1、选择题 （2015?贵州一模）如图甲所示电路，理想变压器原线圈输入电压如图乙所示，副线圈电路中R0为定值电阻，R是滑动变阻器，C为耐压值为22v的电容器，所有电表均为理想电表．下列说法正确的是（ ）
A．副线圈两端电压的变化频率为0.5Hz
B．电流表的示数表示的是电流的瞬时值
C．滑动片P向下移时，电流表A1和A2示数均增大
D．为保证电容器C不被击穿，原副线圈匝数比应小于10：1
2、选择题 图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化，下列说法正确的是
A．图甲表示交流电，图乙表示直流电
B．电压的有效值都是311V
C．电压的有效值图甲大于图乙
D．图甲所示电压的瞬时值表达式为u＝220sin100πt（V）
3、填空题 一正弦式交变电流的图像如图所示．由图可知，该交变电流的周期为______s，频率为______Hz，电流的峰值为______A，有效值为______A．在0到0.02 s时间内，流过电路某一截面的电荷量为________，在这段时间内，流过电路电流的平均值为________．

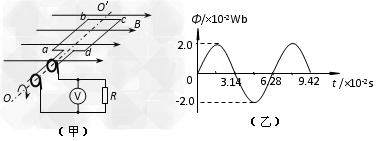

4、计算题 图（甲）为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n=100匝、电阻r=10Ω，线圈的两端经集流环与电阻R连接，电阻R=90Ω，与R并联的交流电压表为理想电表。在t＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按图（乙）所示正弦规律变化。求：
（1）交流发电机产生的电动势的最大值；
（2）电路中交流电压表的示数。
5、填空题 交流发电机产生的感应电动势瞬时值为e＝Emsinωt ，若发电机的转速和线圈的匝数都增加到原来的两倍时，产生的感应电动势的瞬时值为 。
