1、实验题 （12分）某同学利用学过物理知识测量电阻Rx的阻值及探究额定功率为4W、额定电压为4V的小灯泡消耗的功率与电压的关系，进行如下操作：
（1）用多用电表测该电阻的阻值，选用“
”倍率的电阻档测量，发现指针偏转角度太大，因此需选择＿＿＿倍率的电阻档（选填“
”“
”），欧姆调零后再进行测量，示数如图所示，测量值为＿＿ ＿Ω。
（2）为了探究额定功率为4W、额定电压为4V的小灯泡消耗的功率与电压的关系，该同学准备了如下的实验器材：
A. 电压表V1（0～2V，内阻2kΩ）；
B. 电压表V2（0~15V，内阻15kΩ）
C. 电流表A（0～1A，内阻约1Ω）；?
D. 定值电阻R1＝2kΩ
E. 定值电阻R2＝16kΩ；?
F. 滑动变阻器R（15Ω，2A）
G. 学生电源（直流6V，内阻不计）；?
H. 开关、导线若干
①为了减小实验误差，电压表应选用________，定值电阻应选用_________（均用序号字母填写）；
②在探究功率与电压的关系时，要求电压从零开始调节，并且多次测量，画出满足要求的电路图；
③根据设计的电路图，写出电压表读数UV与小灯泡两端电压U的关系__________。若小灯泡的电功率为P，则关系图线可能正确的是__________。
2、选择题 用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度
[? ]
A．跟导线的长度成正比
B．跟导线的长度成反比
C．跟导线的横截面积成正比
D．跟导线的横截面积成反比

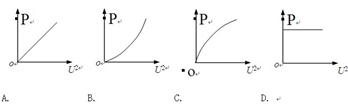

3、选择题 下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P与电压平方U 2之间的函数关系的是以下哪个图象?（ ）?
?
4、选择题 有一只家用电熨斗，其电路结构如图（a）所示，图中1、2、3、4是内部4个接线柱，改变内部接线方式可使电熨斗获得低、中、高三个不同的温度档。图（b）是它的四种不同的连线方式，其中能获得高档温度的连线方式是图（b）中的（?）
5、简答题 如图所示，灯L上标有200 W，电动机上标有2 000 W，在A、B两端加上220 V电压时，灯和电动机均正常工作，求电灯正常工作时的电阻.
