1、实验题 在《探究加速度与力、质量的关系》实验中，某同学利用右图所示的实验装置，将一端带滑轮的长木板固定在水平桌面上，滑块置于长木板上，并用细绳跨过定滑轮与托盘相连，滑块右端连一条纸带，通过打点计时器记录其运动情况．开始时，托盘中放少许砝码，释放滑块，通过纸带记录的数据，得到图线 a。然后在托盘上添加一个质量为 m =" 0.05" kg 的砝码，再进行实验，得到图线 b。已知滑块与长木板间存在摩擦，滑块在运动过程中，绳中的拉力近似等于托盘和所加砝码的重力之和，g取10m/s2 ，则
（1）通过图象可以得出，先后两次运动的加速度之比为?；
（2）根据图象，可计算滑块的质量为?kg。
2、实验题 如下图，该螺旋测微器的读数为_________mm。
3、填空题 在图中的物体A都处于静止状态，请画出它们受到的弹力的示意图．

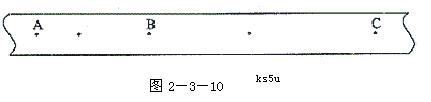

4、实验题 用打点计时器研究物体的自由落体运动，得到如图2－3－10一段纸带，测得AB=7.65cm， BC=9.17cm．已知交流电频率是50Hz，则打B点时物体瞬时速度为?m/s．如果实验测出的重力加速度值比公认值偏小，可能的原因是?．
5、实验题 如图4—lO所示为用频闪摄影方法拍摄的研究物体做平抛运动规律的照片。图中A、B、C为三个同时由同一点出发的小球。AAˊ为A球在光滑水平面上以速度υ运动的轨迹。BBˊ为B球以速度υ被水平抛出后的运动轨迹。CCˊ为C球自由下落的运动轨迹。通过分析上述三条轨迹可得出结论?
