1、实验题 有两个同学分别在大庆和广州的物理实验室，各自在那里利用先进的DIS系统较准确地探究了“单摆的周期T与摆长l的关系”，他们通过互联网交换实验数据，并由计算机绘制了T2－l图像，如图甲所示．在大庆的同学所测实验结果对应的图线是________(填“A”或“B”)．另外，在广州做探究的同学还利用计算机绘制了a、b两个摆球的振动图像(如图乙)，由图可知，两单摆摆长之比
＝________.在t＝1 s时，b球振动的方向是________．
2、实验题 光电计时器是一种研究物体运动情况的常用计时仪器，其结构如图实－1－10(a)所示，a、b分别是光电门的激光发射和接收装置，当有物体从a、b间通过时，光电计时器就可以精确地把物体从开始挡光到挡光结束的时间记录下来．图(b)中MN是水平桌面，Q是长木板与桌面的接触点，1和2是固定在长木板上适当位置的两个光电门，与之连接的两个光电计时器没有画出，长木板顶端P点悬有一铅锤，实验时，让滑块从长木板的顶端滑下，光电门1、2各自连接的计时器显示的挡光时间分别为1.0×10－2s和4.0×10－3s.用精度为0.05 mm的游标卡尺测量滑块的宽度为d，其示数如图(c)所示．
图实－1－10
(1)滑块的宽度d＝________cm.
(2)滑块通过光电门1时的速度v1＝________m/s，滑块通过光电门2时的速度v2＝________m/s.(结果保留两位有效数字)
(3)由此测得的瞬时速度v1和v2只是一个近似值，它们实质上是通过光电门1和2时的________，要使瞬时速度的测量值更接近于真实值，可将________的宽度减小一些．
3、实验题 某实验小组利用光电计时器探究物块沿倾斜气垫导轨下滑过程中重力做功与动能的关系，装置如图甲，让小物块从倾斜气垫导轨顶端滑下．若测得小物块通过A、B光电门的时间分别为t1和t2．AB之间的距离为L.遮光板的宽度为d,斜面的倾角为α，重力加速度为g。
①图乙表示用螺旋测微器测量物块上遮光板的宽度d．由此读出d=?mm
②探究小物块沿倾斜气垫导轨下滑过程中重力做功与动能的关系，实验数据满足的关系式为＿＿＿＿＿＿＿＿（用实验测定的物理量对应的字母表示）

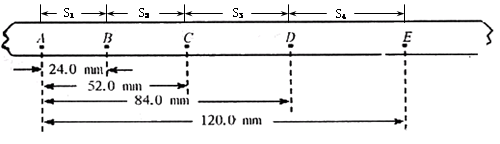

4、填空题 下图是用小车拖动纸带 用打点计时器测定匀加速运动的加速度打出的一条纸带，电源频率为50Hz。A、B、C、D、E为在纸带上所选的记数点。相邻计数点间有四个计时点未画出。
⑴小车与纸带?（填左或右）端连接。
⑵AC段小车平均速度VAC =?m/s；打下C点时小车的瞬时速度VC =?m/s
⑶纸带加速度为a =?m/s2.
(⑵⑶问的计算结果保留小数点后两位)
5、选择题 如图所示的甲、乙、丙、丁4种情况，光滑斜面的倾角都是30°，球的质量都是m，球都是用轻绳系住处于平衡状态，则
A．甲图中球对斜面的压力最大
B．乙图中球对斜面的压力最大
C．丙图中球对斜面的压力最大
D．丁图中球对斜面的压力最大
