1、计算题 旋转电枢式发电机的转子在正常运转时，产生的电动势瞬时值为e=220
sin314t V。如果由于某种原因，它的转速变慢，用电压表测得此时发电机两端的电压为176 V，若此时发电机正在向一盏标有“220 V、100 W”的灯泡供电，在不计发电机内电阻的情况下，试求：（1）该灯泡的实际功率为多大？（2）这台发电机的转速比原来正常时转速慢了几分之一？
参考答案：（1）64W?（2）1/5
本题解析：略
本题难度：简单
2、选择题 一个100匝矩形导线圈产生的正弦交流电的电压随时间变化的规律如图所示．由图可知（ ）
A．该交流电的电压瞬时值的表达式为u＝100sin（25t） V
B．当t =10-2s时，磁通量最大
C．当t =10-2s时，线圈转动过程中磁通量变化率为100wb/s
D．若将该交流电压加在阻值为R＝100Ω的电阻两端，则电阻消耗的功率是50 W
参考答案：D
本题解析：
试题分析:由图可知该交流电的电压瞬时值的表达式为u＝100sin（50πt） V，故A错误；由图可知，当t =10-2s时，电压有最大值，磁通量是0，故B错误；因为是100匝矩形导线圈，当t =10-2s时，线圈转动过程中磁通量变化率为1wb/s，故C错误；该交流电的电压有效值U=
V，该交流电压加在阻值为R＝100Ω的电阻两端，则电阻消耗的功率
，故D正确
本题难度：一般
3、计算题 如图所示，ab=25cm，ad=20cm，匝数为50匝的矩形线圈。线圈总电阻r=1Ω，外电路电阻R=9Ω。磁感应强度B=0.4T。线圈绕垂直于磁感线的OO" 轴以角速度50rad/s匀速转动。求：
（1）从此位置开始计时，它的感应电动势的瞬时值表达式；
（2）1min内R上消耗的电能；
（3）线圈由如图位置转过30°的过程中，通过R的电量为多少？
参考答案：解：（1）e=nBs
cos
t=50cos50t
（2）W=I2Rt=(
)2×9×60=6750J
（3）q=IΔt=
=
=0.05C
本题解析：
本题难度：一般
4、选择题 电阻
与交流电源按照如图甲所示方式连接，
= 10Ω，
=20Ω。合上开关S后，电阻两端的正弦交变电压u随时间t变化的情况如图乙所示。则（?）
A．通过的电流的有效值是0.6
A
B．两端的电压有效值是6V
C．通过的电流的最大值是0.3 A
D．两端的电压最大值是6V
参考答案：BD
本题解析：由于电阻与并联，所以它们两端的电压变化情况应相同，则电压的最大值
，电压的有效值
，
电流的有效值
，
电流的最大值
。故选项B、D正确。
本题难度：简单
5、计算题 (17分)如图所示，一个半径为r的半圆形线圈，以直径ab为轴匀速转动，转速为n，ab的左侧有垂直于纸面向里(与ab垂直)的匀强磁场，磁感应强度为B.M和N是两个集流环，负载电阻为R，线圈、电流表和连接导线的电阻不计，求：
(1)从图示位置起转过1/4转的时间内负载电阻R上产生的
热量；
(2)从图示位置起转过1/4转的时间内通过负载电阻R的电
荷量；
(3)电流表的示数．

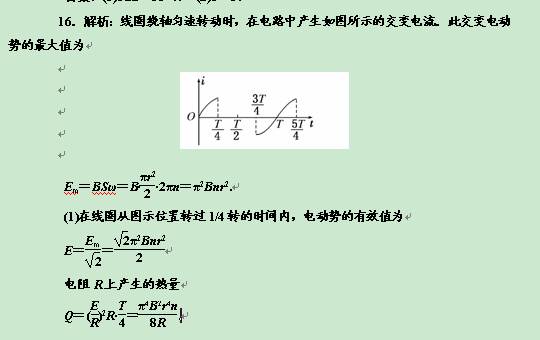

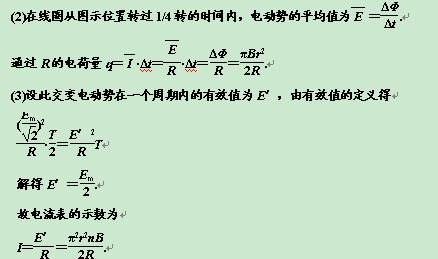

参考答案：
本题解析：
本题难度：简单
