1、选择题 如图（a），平行金属板长L，间距为d，两板接上周期性交变电压（b），在t=0时恰好有质量m，带电量为q的粒子在板间中央沿水平方向以速度v0射入电场（不计重力），则下列关于粒子运动情况的表述正确的是（ ）
A．粒子在垂直于板方向的分运动可能是往复运动
B．粒子在垂直于板方向的分运动是单方向的直线运动
C．只要周期T和电压U的值同时满足一定的条件，粒子就可沿与板平行的方向飞出
D．粒子不可能沿与板平行的方向飞出
2、选择题 关于多用电表及其使用，下列说法正确的是（ ? ）
A．电流、电压及电阻挡的刻度都是均匀的
B．测电压时，其红表笔接高电势处
C．测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开
D．测电阻时要选择适当的挡位，使电表的指针接近满偏
3、简答题 给你一个电压表、一个电阻箱、电键及导线等器材：

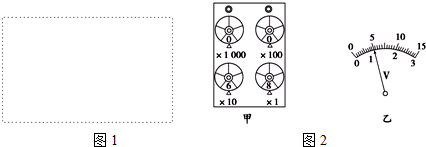

（1）在图1虚线框内画出根据闭合电路欧姆定律测定一节旧的干电池的电动势和内阻的实验电路图．
（2）在实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90V；若将电阻箱拨到如图甲所示的位置时，电压表读数如图2乙表盘所示．根据以上数据，可以算出该节电池的电动势E=______V，内电阻r=______Ω．
4、选择题 如图所示，水平放置的平行板电容器两极板间距为d，带负电的微粒质量为m、带电量为q，它从上极板的边缘以初速度?射入，沿直线从下极板N的边缘射出，则（ ）
A．微粒作匀加速直线运动
B．微粒的电势能减少了mgd
C．两极板的电势差为mgd/q
D．M板的电势低于N板的电势
5、实验题 如图所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各点连接。
（1）为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的_____________挡。在连接点1、2同时断开的情况下，应当选用多用电表的_____________挡。
（2）在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明_____________可能有故障。
（3）将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤：_______________________________________。
