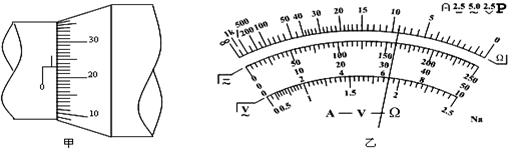

1、实验题 （6分）在测定金属电阻率的实验中，如图甲所示，用螺旋测微器测金属丝的直径的测量值
d＝______mm。如图乙所示，是多用电表的“×10”欧姆挡经过正确步骤测量金属丝电阻时多用
电表指针的位置，则金属丝阻值的测量值R＝______Ω，若测出金属丝长度的测量值为L，则该
金属丝电阻率的表达式ρ＝_______（请用上述测量值d、L、R表示）。
2、填空题 橡皮筋也像弹簧一样，在弹性限度内伸长量x与弹力F成正比，即F=kx，k的值与橡皮筋未受到拉力时的长度L、横截面积S有关，理论与实际都表明k=
| YS L |
| 拉力F（N） | 5 | 10 | 15 | 20 | 25 伸长量x（cm?） 1.6 3.2 4.8 6.4 8 |
3、计算题 如图所示，重物A和B用跨过滑轮的细绳相连，滑轮挂在静止的轻弹簧下，已知A重40N，B重18N，滑轮重4N，弹簧的劲度系数500N/m，不计绳重和摩擦，求物体A对支持面的压力和弹簧的伸长量。
4、实验题 （1）在“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳。图乙是在白纸上根据实验结果画出的图。
①图乙中的F与F′两力中，方向一定沿AO方向的是____________________
②本实验采用的科学方法是（?）
A.理想实验法
B.等效替代法
C.控制变量法
D.建立物理模型法
（2）在做“研究匀变速直线运动”的实验时，某同学得到一条用打点计时器打下的纸带如图所示，并在其上取A、 B、 C、 D、 E、F、G等7个计数点，每相邻两个计数点间还有4个点，图中没有画出，打点计时器接周期为T="0.02" s的交流电源．他经过测量并计算得到打点计时器在打B、 C、 D、 E、F各点时物体的瞬时速度如下表：
①计算
的公式为=?；
②根据（1）中得到的数据，以A点对应的时刻为t=0，作出v－t图象，并求物体的加速度
a=?m/s2 ;
（3）某同学设计了如图甲所示的装置来探究加速度与力的关系。打点计时器固定在一端带有定滑轮的长木板上，细绳的两端分别与带有纸带小车和矿泉水瓶连接。
①该小组在实验操作中，在保持小车的质量不变的情况下，向矿泉水瓶中逐渐加水，研究小车加速度与小车受力的关系。这种实验研究方法叫做?。
②利用多次测量的数据，画出了如图丙所示的a-F关系图线。
分析发现图线在水平轴上有明显的截距?（OA不为零），这是因为：_?___?_____。
5、实验题 （6分）某兴趣小组为测一遥控电动小车的额定功率，进行了如下实验：
①用天平测出电动小车的质量为0.4 kg；
②将电动小车、纸带和打点计时器按如图11所示安装；
③接通打点计时器(其打点周期为0.02 s)；
④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源．待小车?
静止时再关闭打点计时器(设在整个过程中小车所受的阻力恒定)．

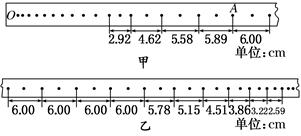

在上述过程中，打点计时器在纸带上所打的点迹如图12甲、乙所示，图中O点是打点
计时器打的第一个点．
请你分析纸带数据，回答下列问题：
(1)该电动小车运动的最大速度为________m/s；
(2)该电动小车运动过程中所受的阻力大小为________ N；
(3)该电动小车的额定功率为________W.
