1、填空题 如图所示，为使灯泡最亮，开关应该连到 （A端或B端），如图所示，为使灯泡最亮，开关应该连到 （A端或B端）。

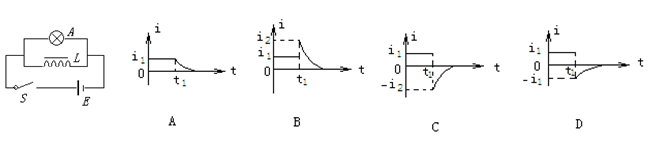

2、选择题 如图所示的电路中，开关s闭合电路达到稳定状态时，流过灯泡A的电流为
，流过线圈L的电流为
，且
?．在t1时刻将开关s断开，那么流过灯泡A的电流随时间的变化图像是（?）
3、选择题 日光灯电路主要由镇流器、起动器和灯管组成，在日光灯正常工作的情况下，下列说法有误的是
A．灯管点燃发光后，起动器中两个触片是分离的
B．灯管点燃发光后，镇流器起降压限流作用
C．灯管点燃发光后，因灯管只允许不大的电流通过，此时灯管的电阻变得很大
D．镇流器给日光灯的开始点燃提供瞬时高压
4、选择题 在如图所示的电路中，两个相同的小灯泡L1和L2，分别串联一个带铁芯的电感线圈L和一个滑动变阻器R．闭合开关S后，调整R，使L1和L2发光的亮度一样，此时流过两个灯泡的电流均为I．然后，断开S．若t′时刻再闭合S，则在t′前后的一小段时间内，正确反映流过L1的电流L1、流过L2的电流l2随时间t变化的图象是（ ）
A．
B．
C．
D．
5、选择题 如图所示，电路甲、乙中，电阻R和自感线圈L的电阻值都很小，接通S，使电路达到稳定，灯泡D发光，则（ ）
A．在电路甲中，断开S，D将逐渐变暗
B．在电路甲中，断开S，D将先变得更亮，然后渐渐变暗
C．在电路乙中，断开S，D将渐渐变暗
D．在电路乙中，断开S，D将变得更亮，然后渐渐变暗
