时间:2017-09-26 10:26:16
1、选择题 将两个电源先后接入测定电源电动势和内电阻的电路中，测得的U-I图线如图所示，由图线可知（ ）
A．ε1=ε2，r1＞r2
B．ε1=ε2，短路电流I1＞I2
C．发生相同电流变化时，电源1的路端电压变化大
D．在发生相同电流变化时，电源2的路端电压变化大
参考答案：BD
本题解析：
本题难度：简单
2、选择题 带有等量异种电荷的平行金属板M、N水平放置，两个电荷P和Q以相同的速率分别从极板M边缘和两板中间沿水平方向进入板问电场，恰好从极板N边缘射出电场，如图所示．若不考虑电荷的重力和它们之间的相互作用，下列说法正确的是（ ）
A．两电荷的电荷量可能相等
B．两电荷在电场中运动的时间相等
C．两电荷在电场中运动的加速度相等
D．两电荷离开电场时的动能相等
参考答案：AB
本题解析：
本题难度：一般
3、填空题 在测定金属丝电阻率的实验中，如图甲所示，用螺旋测微器测得金属丝的直径d=______mm．如图乙所示，用多用电表的“×l”欧姆挡，调零后测得金属丝阻值R=______Ω，若实验中测出金属丝的长度为L，则该金属丝电阻率的表达式ρ=______（用符号表示）．
参考答案：（1）由图甲所示螺旋测微器可知，固定刻度示数为0.5mm，
可动刻度所示为23.0×0.01mm=0.230mm，螺旋测微器的示数为0.5mm+0.230mm=0.730mm．
（2）由图乙所示多用电表可知，金属丝电阻阻值R=20.0×1Ω=20.0Ω．
（3）金属丝电阻R=ρLS=ρLπ(d2)2，金属丝电阻率ρ=πRd24L
故答案为：0.730；?20.0；?πRd24L．
本题解析：
本题难度：一般

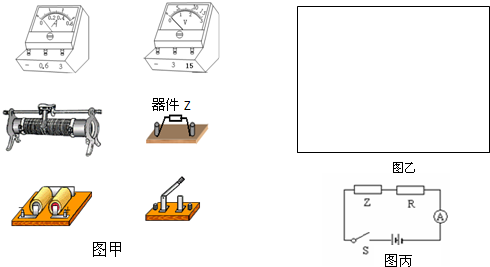

4、填空题 影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，而半导体材料的电阻率则与之相反．某课题研究组在研究某种导电材料的用电器件Z的导电规律时，测得其两端电压与其中通过电流的关系如下表所示：
| U（V） | 0.00 | 0.40 | 0.60 | 0.80 | 1.00 | 1.20 | 1.50 I（A） 0.00 0.20 0.45 0.80 1.25 1.80 2.81 |
参考答案：①电压为0.4V时，电阻为2Ω；电压为0.6V时，电阻为1.33Ω；电压为0.8V时，电阻为1Ω；即电阻随电压的增加而减小；
故答案为：半导体．
②如图所示
③查表I=1.8A时，Z的电压为1.2V?
?∴UR=E2-UZ=3V-1.2V=1.8V∴PR=IUR=1.8×1.8W=3.24W
故答案为：3.24．
?④观察实验数据，如果作U-I图线，图线经过坐标原点，故猜想电流随电压变化的规律是：I=kUn
任选两组数据可列出?0.8=k0.8n?1.25=k?1n?
解得：n=2，k=1.25A/v2?
代入其它组数据，在误差范围内，I=1.25U2该规律均成立．
故答案为：I=1.25U2．
本题解析：
本题难度：简单
5、作图题 要测量一块多用电表直流10mA档的内阻RA（约40Ω）。除此多用电表外，还有下列器材：直流电源一个（电动势E约为1.5V，内阻可忽略不计），电阻一个（阻值R约为150Ω），电键一个，导线若干。要求
（1）写出实验步骤；
（2）给出RA的表达式。
参考答案：（1）实验步骤：
①用多用电表的直流电压档测量电源电动势E；
②用多用电表的Ω档测电阻阻值R；
③将多用电表置于电流10mA档，与电阻R及电键串联后接在电源两端。合上电键，记下多用电表读数I
（2）
本题解析：
本题难度：一般
