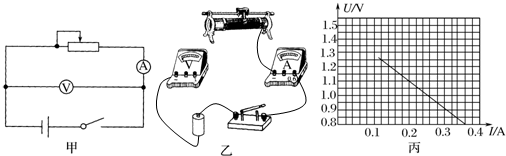

1、填空题 某同学采用如图甲所示的电路测定电源电动势和内电阻，已知干电池的电动势约为1.5V，内阻约2Ω，电压表（0～3V 约3kΩ），电流表（0～0.6A 约1.0Ω），滑动变阻器有R1（10Ω 2A）和R2（100Ω 0.1A）各一只．
（1）实验中滑动变阻器应选用______（选填“R1”或“R2”）．
（2）在图乙中用笔画线代替导线连接实验电路．
（3）在实验中测得多组电压和电流值，得到如图丙所示的U-I图象，由图可较准确地求出电源电动势E=______V；内阻r=______Ω．
2、选择题 如图所示，电压表由灵敏电流计
与电阻R串联而成．某同学在使用中发现一块电压表的读数总比真实值偏小一些，若要调准，可采用的措施是（ ）
A．在电阻R上并联一个比其小得多的电阻
B．在电阻R上并联一个比其大得多的电阻
C．在电阻R上串联一个比其小得多的电阻
D．在电阻R上串联一个比其大得多的电阻
3、简答题 如图所示，在以O为圆心，半径为R=10
| 3 |
| 3 |
4、实验题 （1）在做“研究平抛运动”的实验时，需要让小球多次沿同一轨道运动。通过描点法画出小球的运动轨迹。下面列出了一些操作要求，其中正确且必要的是?。
A．通过调节使斜槽的末端保持水平
B．每次必须由同一
位置静止释放小球
C．记录小球位置用的木条（或凹槽）每次必须严格地等距离下降
D．小球运动的斜槽轨道必须光滑
E、为了比较准确地描出小球平抛运动的轨迹，应该用平滑的曲线把所有点连接起来。
（2）如图所示是在的实验中记录的一段轨迹。已知物体是从原点O水平抛出
，经测量C点的坐标为(60，45)。则平抛物体的初速度
＝? m
/s，该物体运动的轨迹为一抛物线，其轨迹方程为?。
5、简答题 “测定金属的电阻率”的实验中，以下操作中正确的是______．
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表内接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变．
