时间:2017-09-26 10:26:16
1、简答题 多用电表的下半部分如图甲所示，标有“2.2V0.25A”字样的小灯泡已接入电路，当多用电表的两表笔分别与小灯泡两端的接线柱a、b相接（如图乙所示），下列想法合理的是______．
．若选择开关拨到“Ω”挡的“×1”处，可测量小灯泡的电阻
B．若选择开关拨到“
| V |
| mA |
参考答案：A、由图乙所示可知，灯泡串联在闭合电路中，不能用多用电表测灯泡电阻，如果用多用电表测灯泡电阻，应把灯泡与其它电路元件断开，故A错误；
B、由图乙所示可知，电源为直流电源，应该用直流电压档测灯泡两端电压，故B错误；
C、若选择开关拨到“V”挡的2.5处，可测量小灯泡两端的电压，故C正确；
D、若选择开关拨到“mA”挡的250处，要测量小灯泡中的电流，多用电表应串联接入电路，不能与灯泡并联，故D错误；
故选：C．
本题解析：
本题难度：一般
2、实验题 (1)用图示的多用电表正确测量了一个10 Ω的电阻后，需要继续测量一个阻值大约是2kΩ的电阻，在用红、黑表笔接触这个电阻两端之前，以下哪些操作是必须的，请选择其中有用的，按操作顺序写出____________。
A.调节欧姆调零旋钮使表针指着欧姆零点
B.用螺丝刀调节表盘下中间部位的调零螺丝，使表针指零
C.将红表笔和黑表笔接触
D.把选择开关旋转到“×100 Ω”位置
E.把选择开关旋转到“×1 kΩ”位置
(2)多用电表指针的位置如图所示，若选择开关处在“×100Ω” 挡位，则相应的读数是____________Ω。
参考答案：（1）DCA
（2）1.2×103
本题解析：
本题难度：一般
3、实验题 图示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig=300 μA，内阻Rg=100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1.5 V，内阻r=0.5 Ω，图中与接线柱A相连的表笔颜色应是________色。按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx=________kΩ。若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将________(填“变大”“变小”或 “不变”)。
参考答案：红，5，变大
本题解析：
本题难度：一般
4、简答题 在“测定金属的电阻率”的实验中，待测金属丝的电阻Rx约为5Ω，实验室备有下列实验器材：
A．电压表V1（量程0～3V，内阻约为15kΩ）
B．电压表V2（量程0～15V，内阻约为75Ω）
C．电流表A1（量程0～3A，内阻约为0.2Ω）
D．电流表A2（量程0～0.6A，内阻约为1Ω）
E．变阻器R1（0～100Ω，0.6A）
F．变阻器R2（0～2000Ω，0.1A）
G．电池组E（电动势为3V，内阻约为0.3Ω）
H．开关S，导线若干
（1）为减小实验误差，电流表应选用______，电压表应选用______（填序号）．

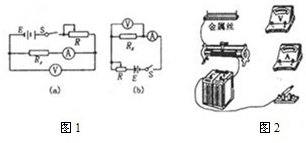

（2）为减小实验误差，应选用图1中______[填（a）或（b）]为该实验的电路原理图．
（3）按所选择的电路原理图把图2中的实物图用线连接起来．
参考答案：
（1）电源电动势是3V，电压表应选A．电压表V1（量程0～3V，内阻约为15kΩ），
通过待测电阻的最大电流约为I=ER=3V5Ω=0.6A，因此电流表选D．电流表A2（量程0～0.6A，内阻约为1Ω）．
（2）RRA=5Ω1Ω=5，RVR=15000Ω5Ω=3000，RVR＞RRA，电流表应采用外接法，由电路图可知，应选（b）所示电路图；
（3）根据实验电路图（b）连接实物电路图，如图所示．
故答案为：（1）D，A；（2）（b）；（3）实物电路图如图所示．
本题解析：
本题难度：一般
5、简答题 应用阻值相同的两电阻线串联起来作为安培表的分路，其最大量度范围是1.5安培，现在把这两电阻线并联起来，再作为该安培表的分路，其最大量度范围度为3安培．那么这个安培表原来的最大量度范围是______．
参考答案：设一个电阻丝电阻为R，安培表内阻为r，原来安培表量程为I?A，根据欧姆定律和串并联规律有：当连电阻丝串联时如图所示，有1.5=I?A+I?Ar2R，当两电阻丝并联时如图所示，有3=I?A+2.I?ArR，联立解得I?A=1A，
故答案为：1A．
本题解析：
本题难度：一般
