1、计算题 如图所示，质量为m=8.0×10-25kg，电荷量为q=1.6×10-15C的带正电粒子从坐标原点O处沿xOy平面射入第一象限内，且与x方向夹角大于等于300的范围内，粒子射入时的速度方向不同，但大小均为v0=2.0×107m/s.现在某一区域内加一方向向里且垂直于xOy平面的匀强磁场，磁感应强度大小为B=0.1T，若这些粒子穿过磁场后都能射到与y轴平行的荧光屏MN上，并且当把荧光屏MN向左移动时，屏上光斑长度和位置保持不变。求：
(1) 粒子从y轴穿过的范围；
(2) 荧光屏上光斑的长度；
(3) 从最高点和最低点打到荧光屏MN上的粒子运动的时间差。
(4)画出所加磁场的最小范围（用斜线表示）
2、计算题 如图所示，在x＜0与x＞0的区域中，存在磁感应强度大小分别为B1与B2的匀强磁场，磁场方向垂直于纸面向里，且B1＞B2。一个带负电的粒子从坐标原点O以速度v沿x轴负方向射出，要使该粒子经过一段时间后又经过O点，B1与B2的比值应满足什么条件？
3、选择题 图是质谱仪工作原理的示意图。带电粒子a、b经电压U加速（在A点初速度为零）后，进入磁感应强度为B的匀强磁场做匀速圆周运动，最后分别打在感光板S上的x1、x2处。图中半圆形的虚线分别表示带电粒子a、b所通过的路径，则 （ ）
A．若a与b有相同的质量，打在感光板上时，b的速度比a大
B．若a与b有相同的质量，则a的电量比b的电量小
C．若a与b有相同的电量，则a的质量比b的质量大
D．若a与b有相同的电量，则a的质量比b的质量小
4、计算题 如图所示，真空室内存在宽度为d=8cm的匀强磁场区域，磁感应强度B=0.332T，磁场方向垂直于纸面向里；ab、cd足够长，cd为厚度不计的金箔，金箔右侧有一匀强电场区域，电场强度E=3.32×105N/C；方向与金箔成37°角。紧挨边界ab放一点状α粒子放射源S，可沿纸面向各个方向均匀放射初速率相同的α粒子，已知：α粒子的质量m=6.64×10－27 kg，电荷量q = 3.2×10－19 C，初速度v = 3.2×106m/s。（sin37°= 0.6，cos37°= 0.8）求：
（1）α粒子在磁场中作圆周运动的轨道半径R；
（2）金箔cd被α粒子射中区域的长度L；?
（3）设打在金箔上d端离cd中心最远的α粒子穿出金箔进入电场（速度方向与离开磁场的方向一致），在电场中运动通过N点，SN⊥ab且SN = 40cm，则此α粒子从金箔上穿出时，损失的动能△EK为多少？

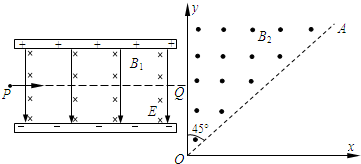

5、简答题 如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁感应强度B1=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B2=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.0×10-19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间．则：
（1）离子运动的速度为多大？
（2）离子的质量应在什么范围内？
（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B2?应满足什么条件？
