时间:2017-09-25 08:47:11
1、简答题 如图所示，一面积为S单匝圆形金属线圈与阻值为R的电阻连结成闭合回路，不计圆形金属线圈及导线的电阻．线圈内存在一个方向垂直纸面向内、磁感应强度均匀增加且变化率为k的磁场Bt．电阻两端并联一对平行金属板M、N，N板右侧xOy坐标系（坐标原点O在N板的下端）的第一象限内，有垂直纸面向外的匀强磁场，磁场边界OA和y轴的夹角∠AOy=45°，AOx区域为无场区．在靠近M板处的P点由静止释放一质量为m，带电量为+q的粒子（不计重力），经过N板的小孔，从Q（0，a）点垂直y轴进入第I象限，经OA上某点离开磁场，最后垂直x轴离开第I象限．求：
（1）平行金属MN获得的电压U；
（2）yOA区域匀强磁场的磁感应强度B；
（3）若改变磁感应强度的大小，带电粒子进入磁场偏转后能打到N板的右侧，设粒子与N板碰撞前后电量保持不变并以相同的速率反弹，不计粒子与N板碰撞的作用时间，则带电粒子在磁场中运动的极限时间是多少？
2、简答题 真空中存在空间范围足够大的、水平向右的匀强电场．在电场中，若将一个质量为m、带正电的小球由静止释放，运动中小球的速度与竖直方向夹角为37°（取sin?37°=0.6，cos?37°=0.8）．现将该小球从电场中某点以初速度v0竖直向上抛出．求运动过程中：
（1）小球受到的电场力的大小和方向；
（2）小球到达最高点时的动能；
（3）小球从抛出点到与抛出点同一水平高度处电势能的变化量；
（4）小球最小速度的大小和方向．
3、实验题 科学实验是人们认识自然的重要手段。电学实验中经常需要测量某负载的电阻。
(1)测电阻的方法有多种，现在有一只标有“220 V 100 W”灯泡，它正常工作时的电阻为___Ω。若用多用电表中欧姆挡来测量这只灯泡的电阻，则测出的电阻应___灯泡正常工作时电阻（填“大于”“等于”或“小于”），这是因为______。
(2)请你用下列器材设计一个实验，测定灯泡正常工作时的电阻值。
A．220 V交流电源
B．单刀双掷开关一只
C．电阻箱一只(0～999 Ω 额定电流1 A)
D．交流电表一只(0～0.6 A)
E．导线若干
请在方框内画出电路原理图。
4、简答题 在“描绘小灯泡的伏安特性曲线”的实验中，小灯泡标有“3.8V、1.14W”字样；
电压表V量程5V，内阻约为5kΩ；直流电源E的电动势4.5V，内阻不计；开关S及导线若干；其它供选用的器材还有：
电流表A1量程250mA，内阻约为2Ω；电流表A2量程500mA，内阻约为1Ω；
滑动变阻器R1阻值0～10Ω；滑动变阻器R2阻值0～2kΩ．
为了使调节方便，测量的准确度高：
①实验中应选用电流表______，滑动变阻器______．
②在虚线框内画出实验电路图．______

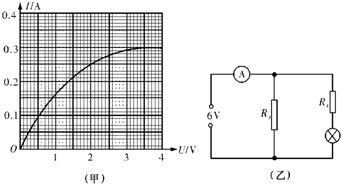

③由正确实验操作得到的数据描绘出小灯泡的伏安特性曲线如图（甲）所示，将本实验用的小灯泡接入如图（乙）所示的电路，电源电压恒为6V，定值电阻R3=30Ω．电流表A读数为0.45A，此时小灯泡消耗的实际功率为______W．（不计电流表A的内阻）．
5、填空题 用如图甲电路测定蓄电池的电动势和内阻．蓄电池内电阻很小，为防止调节滑动变阻器时造成短路，电路中用了一个保护电阻R0．除蓄电池、电流表（量程3A）、电压表（量程3V）、开关、导线外，可供选用的实验器材还有：
A．定值电阻（阻值1Ω、额定功率5W）
B．定值电阻（阻值10Ω、额定功率10W）
C．滑动变阻器（阻值范围0～10Ω、额定电流2A）
D．滑动变阻器（阻值范围0～200Ω、额定电流1A）
（1）定值电阻应选______，滑动变阻器应选______；（填字母）
（2）请在图乙中用笔划线代替导线将实验器材连接成完整的电路；
（3）图甲中，闭合开关S前，滑动变阻器的滑片应置于______端（填“a”或“b”）；
（4）闭合开关S，调整滑动变阻器共测得5组电流、电压的数据，如下表．请在图丙中作出蓄电池路端电压U随电流I变化的图象；
（5）根据图象得出蓄电池电动势为______V，内阻为______Ω．
电流表读数I/A
1.72
1.35
0.98
0.63
0.34
电压表读数U/V
1.88
1.92
1.93
1.98
1.99
