1、选择题 用伏安法测量未知电阻Rx的数值，已知Rx约为几百欧，电压表内阻为5k
，电流表内阻为0．05，为减少测量值Rx的误差，应选择的电路是图中的哪一个？( )
A. B. C. D.
参考答案：B
本题解析：由
，因此电流表采用内接法误差较小，滑动变阻器应处于干路中，起保护电阻的作用，故选B
考点：考查电流表的内外接
点评：本题难度较小，明确电流表内接外接的方法是求解本题的关键
本题难度：一般
2、实验题 待测电阻RX，阻值约为25kΩ，在测其阻值时，备有下列器材：
A.电流表（量程100μA，内阻2 kΩ）；
B.电流表（量程500μA，内阻300Ω）；
C.电压表（量程10V，内阻100kΩ）；
D.电压表（量程50V，内阻500kΩ）；
E.直流稳压电源（15V，允许最大电流1A）；
F.滑动变阻器（最大阻值1kΩ，额定功率1W）；
G.电键和导线若干。
(1)电流表应选_______，电压表应选_______。
(2)在虚线框中画出测量电阻RX阻值的电路图。
(3)根据电路图，用实线代替导线将下列实物连接成实验电路。
参考答案：①B，C。②③略，滑动变阻器采用分压器接法，使用内接法测量待测电阻
本题解析：①电路中最大电流为
，故选用电流表B，电源电压为15V，所以选用电压表C
②③滑动变阻器采用分压器接法，使用内接法测量待测电阻
考点：考查了伏安法测电阻实验
点评：此类题目的难点在与仪器的选择以及电路图的接法
本题难度：一般
3、实验题 测定电源的电动势和内阻的实验电路如图所示，请回答下列问题：
（1）现备有以下器材：
A．干电池1个
B．滑动变阻器（0～50Ω）
C．电压表（0～3V）
D．电压表（0～15V）
E．电流表（0～0.6A）
F．电流表（0～3A）
其中电压表应选 ，电流表应选 。(填字母代号)
（2）如图是根据实验数据画出的U-I图像，由此可知这个干电池的电动势
E= V，内电阻r = Ω。
参考答案：（1）C ；E （2）1.5 ；1.0
本题解析：（1）电流表和电压表读数超过量程的
时误差较小，所以电压最大值为1.5V，电压表则选用C；电流最大值为0.4A，电流表选E。
（2）U
本题难度：一般
4、实验题 硅光电池是一种可将光能转换为电能的器件。某同学用如图所示电路研究硅光电池的伏安特
性曲线。图中R0为已知定值电阻，两个电压表均视为理想电压表。
(
参考答案：
本题解析：
本题难度：一般

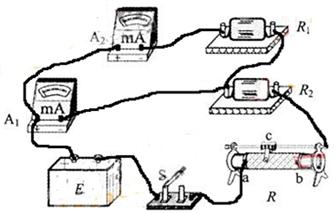

5、实验题 （8分）一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程Im。所用器材有：
A．量程不准的电流表A1，内阻r1=10.0
，量程标称为5.0mA；
B．标准电流表A2，内阻r2=45.0，量程1.0mA；
C．标准电阻R1，阻值10.0；
D．滑动变阻器R，总电阻为300.0；
E．电源E，电动势3. 0V，内阻不计；
F．保护电阻R2；
G．开关S；导线。
（1）在实物图上有一根导线没有连上，请您在答题纸上补上这根导线。
（2）开关S闭合前，滑动变阻器的滑动端c应滑动至 端。（填a或b）
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im= 。
（4）将数据带入（3）的表达式，经计算A1的量程为4.5 mA.根据需要，若将此表改装成量程为9 mA的电流表，需要 （填串或并） 的电阻。
参考答案：（1）连线如图
（2）b端
（3）
（4）并联，10.0
本题解析：本题考查了电表的校准、电路的连接及电流表的改装等知识。由于电路采用限流式接法，所以开始时要使变阻器的阻值最大，即把触头调至b端；开关闭合后，调节滑动变阻器的滑动端，是电流表A1满偏，根据欧姆定律可知；若将此表改装成量程为9 mA的电流表，量程扩大一倍，需要并联一个10.0的电阻。
考点：电表的校准、电路的连接及电流表的改装
本题难度：一般
