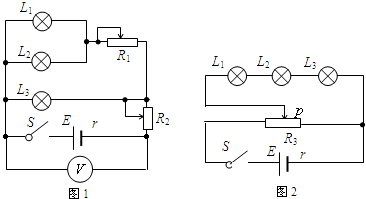

1、简答题 三只灯泡L1、L2和L3的额定电压分别为1.5V、1.5V和3.0V，它们的额定电流都为0.5A．若将它们连接成图1、图2所示电路，闭合电键s后灯泡都能正常发光，且图1中伏特表示数为15.0v，图2中总阻值为8Ω的滑动变阻器R3的滑片p恰滑至中点．电路中电源电动势E和内阻r未知．
（1）计算图1电路中的总电流和电阻R2消耗的电功率；
（2）分析比较图1与图2电路哪个更节能；
（3）计算电路中电源电动势E和电源内阻r．
2、选择题 如图所示电路中，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内阻．则以下说法中正确的是（ ）
A．当R2=R1+r时，R2上获得最大功率
B．当R1=R2+r时，R1上获得最大功率
C．当R2=0时，R1上获得最大功率
D．当R2=0时，电源消耗的功率最大
3、选择题 如图是电阻R1和R2的伏安特性曲线，并且把第一象限分为Ⅰ、Ⅱ、Ⅲ三个区域，现在把R1和R2并联在电路中，消耗的电功率分别为P1和P2，并联的总电阻设为R。下列关于P1和P2的大小关系及R的伏安特性曲线所在区域描述正确的是
[? ]
A．特性曲线在Ⅰ区，P1<
B．特性曲线在Ⅰ区，P1>P2
C．特性曲线在Ⅲ区，P1>P2
D．特性曲线在Ⅲ区，P1<P2
4、选择题 一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示. 根据表中提供的数据，计算出此电热水器在额定电压下处于加热状态时，通过电热水器的电流约为
| 额定容量 | 54L | 最高水温 | 75℃ |
| 额定功率 | 1500 W | 额定压力 | 0.7MPa |
| 额定电压 | 220V | 电器类别 | Ⅰ类 |
5、选择题 电量为q的点电荷，在两个固定的等量异种电荷+Q和-Q的连线的垂直平分线上移动，则下列说法中正确的是(? ? )
A.电场力做正功
B.电场力做负功；
C.电场力不做功
D.电场力做功的正负
E.取决于q的正负。
