1、实验题 有一内阻未知（约20kΩ~ 60kΩ）、量程（0~ 3V）的直流电压表。某同学想通过一个多用表中的欧姆档，直接去测量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆档的选择开关拨至倍率_______挡。先将红、黑表棒短接调零后，选用下图中_______（选填：“A”或“B”）方式连接。在实验中，某同学读出欧姆表的读数为_______Ω，这时电压表的读数为1.6V，由此算出此欧姆表中电池的电动势为_______V。
?
2、简答题 在喷墨打印机中，墨滴在进入两块大的平行板间之前，被带上了一定量的电荷．两板的作用是使电荷偏转而被一槽沟挡住，不能到达纸上．如图所示，在长1.5cm的两板间的电场强度E=1.2×106N/C．墨滴的质量为m=1.0×10-10g，所带电量q=1.0×10-16C，且以v=15m/s的速率沿着与板平行的水平方向运动（重力不计）．当它离开板时，它在竖直方向上的位移是多大？

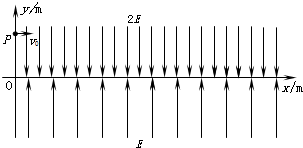

3、简答题 如图，xoy坐标系中，在y＞0的空间内，存在沿y轴负方向场强为4×103V/m的匀强电场；在y＜0的空间内，存在沿y轴正方向场强为2×103V/m的匀强电场，一质量为10-10kg、带电量为+10-7C的粒子，在y=0.5m处的P点，沿x轴正方向、初速度v0=1000m/s进入电场，不计带电粒子重力．求：
（1）带电粒子在y方向的运动周期；
（2）带电粒子在一个周期内沿x轴方向的位移．
4、选择题 一个一价和二价的静止铜离子，经过同一电压加速后，再垂直射入同一匀强偏转电场，然后打在同一屏上，屏与偏转电场方向平行，下列说法正确的是（ ）
A．二价铜离子打在屏上时的速度小
B．离开偏转电场后，二价铜离子飞到屏上用的时间长
C．离子经加速电场加速过程中，二价铜离子受电场力的冲量大
D．在离开偏转电场时，两种离子在电场方向上的位移不相等

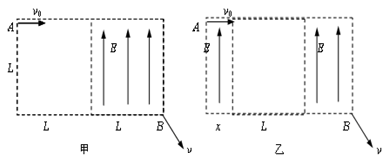

5、计算题 如图所示，在长为2L、宽为L的区域内正好一半空间有场强为E、方向平行于短边的匀强电场，有一个质量为ｍ，电量为ｅ的电子，以平行于长边的速度v0从区域的左上角A点射入该区域，不计电子所受重力，要使这个电子能从区域的右下角的B点射出，求：
（1）无电场区域位于区域左侧一半内时，如图甲所示，电子的初速度应满足什么条件；
（2）无电场区域的左边界离区域左边的距离为x时，如图乙所示，电子的初速度又应满足什么条件。
